Выверка прицельных приспособлений гаубицы FH-70

Процесс выверки нулевых установок прицела:

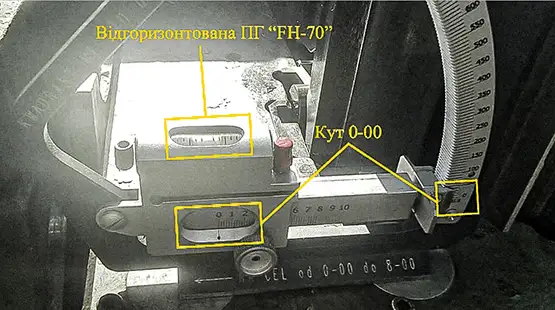

1. Установите на квадранте угол 0-00 и поочередно ставьте его на контрольные площадки, чтобы выровнять ствол в горизонтальном положении как в продольном, так и в поперечном направлениях.
2. Потом закрепите квадрант на срезе корзины панорамы, расположив его параллельно продольному уровню. Вращая маховик вертикальной наводки, выровняйте пузырек квадранта, чтобы он был по центру.

Выверка нулевых установок

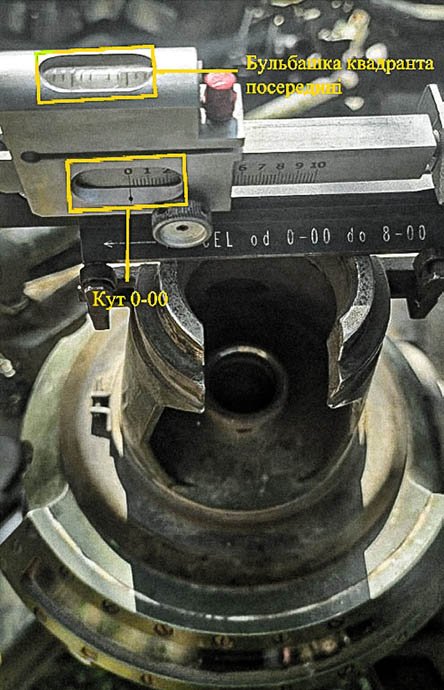

 Размещение квадранта на срезе корзины панорамы параллельно
продольный уровень

1. Поверните квадрант на срезе панорамы на 90° и, поворачивая рукоятку механизма поперечной наводки, снова выровняйте пузырек на центр.
2. Повторно установите квадрант параллельно продольному уровню и проверьте, не сместился ли пузырек.
3. По завершении этих операций шкалы прицела должны показывать нулевые установки, а пузырь поперечного уровня должен быть точно по центру.
4. Если шкалы прицела не совпадают с риской указателя, следует открутить шесть фиксирующих шестигранных винтов, удерживающих установочное кольцо. Затем поверните кольцо так, чтобы нулевое деление шкалы прицела стало напротив черты указателя, и закрепите винты.

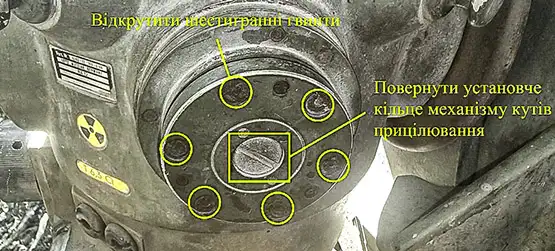

Установочное кольцо регулирования показателей механической шкалы
прицела FH70

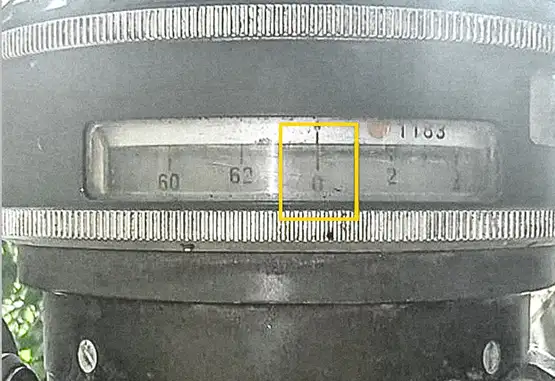

Установка нулевого деление шкалы прицела напротив деления
указателя

• Если пузырек поперечного уровня не на середине, регулируйте его положение верхним и нижним регулировочными винтами. Для этого снимите крышку поперечного уровня, а после настройки сверните ее на место.

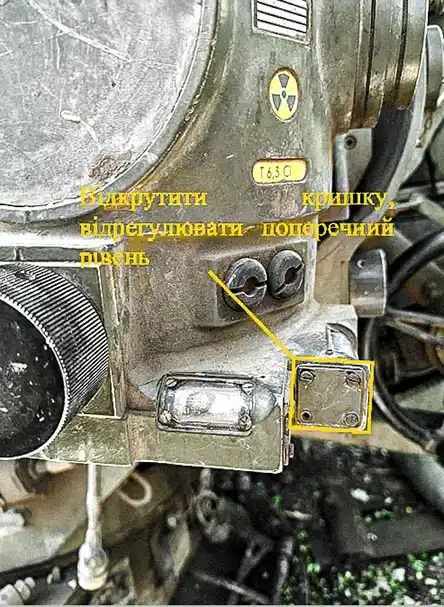

 Регулировка поперечного уровня

Выверка нулевой линии прицеливания по удаленной точке на местности:

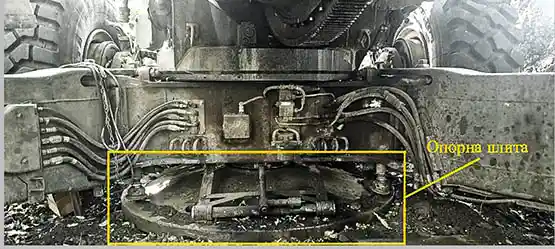

• Разместите самоходную гаубицу «FH-70» на жесткой поверхности, установите панораму в корзину и закрепите ее зажимным винтом.
• Натяните нити по меткам на дульном срезе ствола.

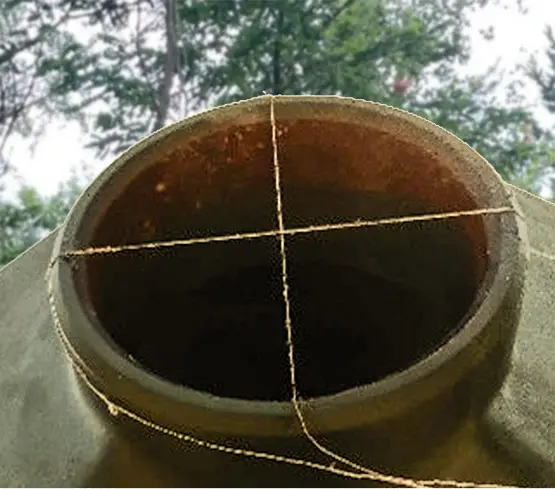

Натянутые нити по меткам на дульном срезе ствола

• Снимите ударник с затворного клина.
• Соедините отверстие в клине с центром перекрестка нитей на дульном срезе ствола и наведите ствол на точку наведения (расстояние до этой точки должно быть не менее 1000 метров).

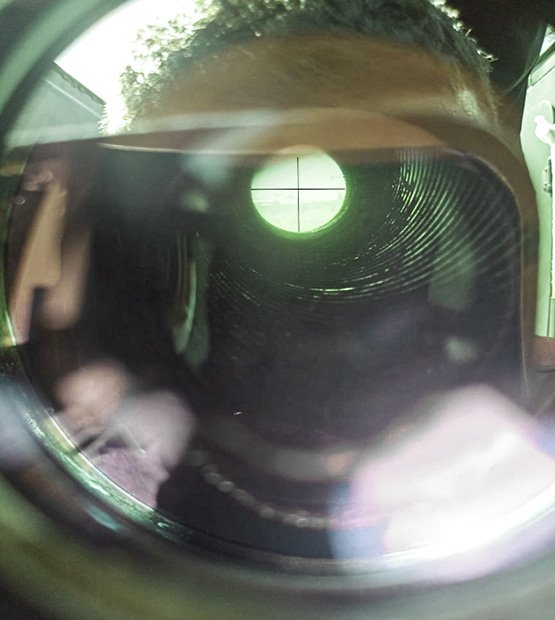

Наведение ствола на точку наведения через отверстие клина и центр перекрестка нитей на дульном срезе

• Выровняйте прицел по поперечному уровню и, вращая барабаны угломера и отражателя панорамы, соедините перекресток панорамы (центральный уголок) с точкой, на которую приведен ствол.
• В результате перечисленных действий на шкалах угломера панорамы и отражателя должна быть установка 0-00

 Наведение панорамы в точку наведения

• Если настройки угломера и отражателя отклонились более чем на половину деления, ослабьте болты на барабане угломера с помощью отвертки.
• Поверните угломерное кольцо с делениями так, чтобы нулевые деления совпали с метками указателей, затем затяните болты.

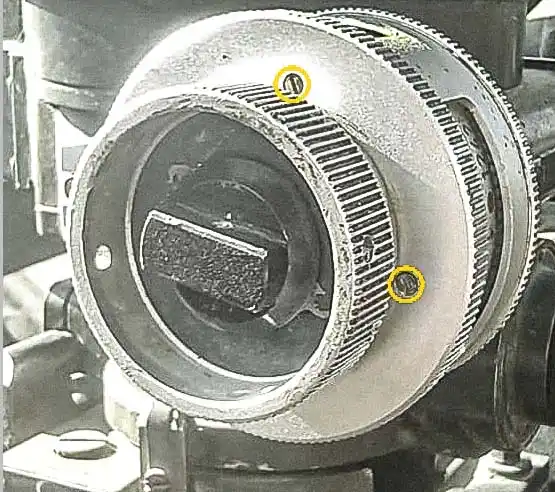

Болты барабана угломера
