Радиовзрыватели (proximity fuze)

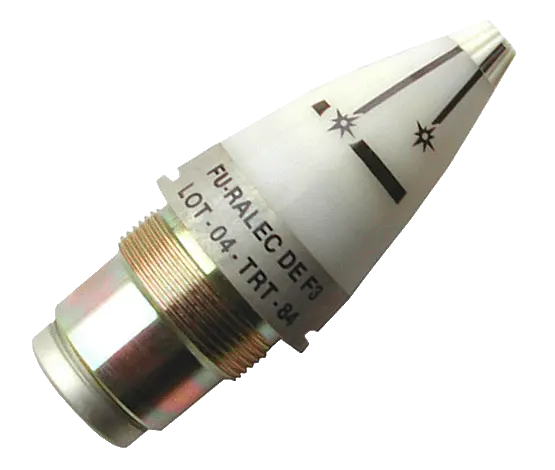

FU-RALEC DE F3 — Радиовзрыватель

– FU-RALEC DE F3 радіопідривник

Описание

FU-RALEC DE F3 — это французский осколочно-фугасный (HE) радиовзрыватель (Prox), используемый со стандартными 155-мм фугасными боеприпасами НАТО. Взрыватель обладает как ударным действием (PD), так и режимом с задержкой. Название FU RALEC DE является аббревиатурой от «Fusée Radioélectrique Double Effet» (радиоэлектрический взрыватель с двойным эффектом).

Принцип работы основан на приеме сигнала, отраженного от цели: датчик взрывателя работает по принципу радиолокатора, то есть радиопередатчик и радиоприемник объединены в один блок для обеспечения точного срабатывания на заданном расстоянии от цели.

Технические характеристики

  • длина: 151 мм;
  • диаметр: 61 мм;
  • вес: 626 г;
  • страна-производитель: Франция.

Установка взрывателя

Поворотом колпачка устанавливается режим ударного действия или воздушного разрыва. На корпусе взрывателя схематично отображены режимы наземного и воздушного срабатывания.

Видео работы взрывателя FU-RALEC DE F3

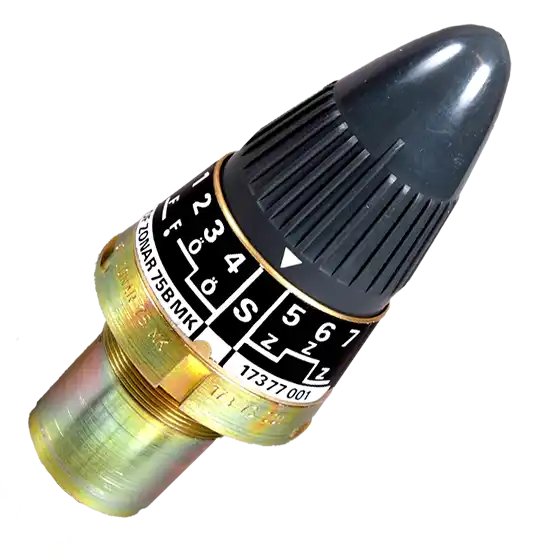

OF ZONAR 75B MK — радиовзрыватель

Радіопідривник OF Zonar 75B mk

Описание

OF Zonar 75B — это шведский радиовзрыватель (Prox), разработанный специально для системы Archer с использованием снарядов SGR77, ÖVNGR54-77 Z, M77. Он обеспечивает несколько режимов осколочного (HE), фугасного, фугасного точечного (PD) действия, а также действие с задержкой. Также имеется возможность настройки на воздушный разрыв. Взрыватель совместим с другими снарядами стран НАТО.

Принцип работы воздушного разрыва основан на приеме сигнала, отраженного от цели: датчик взрывателя работает по принципу радиолокатора, объединяющего в одном блоке радиопередатчик и радиоприемник.

Взрыватель защищен от падений с высоты 1,5 м, влагозащищен и может использоваться в сложных условиях.

Технические характеристики

  • длина: 164 мм;
  • диаметр: 61 мм;
  • вес: 770 г;
  • страна-производитель: Швеция;
  • упаковка: герметичный ящик, 12 шт.

Установка взрывателя

Взрыватель имеет восемь режимов установки:

  • S — Положение для транспортировки;
  • 1F — Фугасное действие с задержкой (Delay);
  • 2F — Стандартное фугасное действие;
  • — Сверхчувствительное осколочное действие. Взрыв произойдет при любом контакте. Полезно для достижения воздушного разрыва в лесополосе;
  • — Стандартное осколочное действие;
  • 5Z — Воздушный разрыв на высоте 3-6 м над целью для поражения живой силы;
  • 6Z — Высокий воздушный разрыв на высоте 6-12 м над целью для поражения живой силы;
  • 7Z — Точечный разрыв для поражения бронетехники.

Видео установки взрывателя

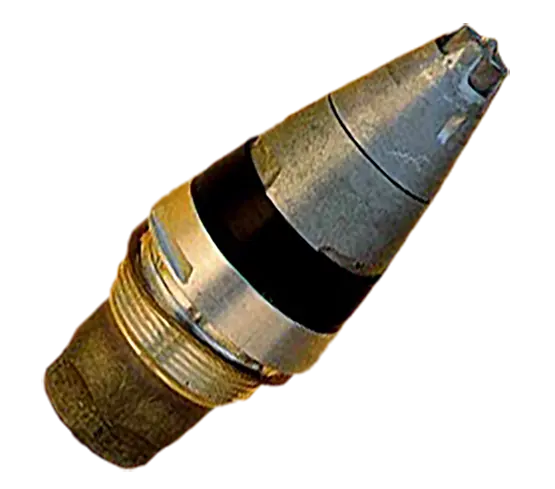

PD440 — радиовзрыватель. Дистанционная трубка

Підривник PPD440

Описание

PPD-440 норвежский взрыватель, осколочно-фугасный (HE) многоцелевой, используется как неконтактный взрыватель с возможностью детонации при ударе, или может использоваться только на ударное действие со снарядами калибра 155 и 203 мм.

Ключевые особенности PPD-440:

  1. Многоцелевое назначение:

    • PPD-440 может функционировать как взрыватель с неконтактным срабатыванием (приближением) или как классический ударный взрыватель.
    • Он используется для различных боеприпасов, главным образом для снарядов среднего и крупного калибра (155 мм и 203 мм).
  2. Неконтактное срабатывание:

    • В режиме приближения PPD-440 использует радарный сенсор, который срабатывает при достижении определённой высоты над целью (обычно около 10 метров).
    • Электронная система взрывателя анализирует сигналы, чтобы точно определить момент, когда снаряд проходит над целью.
  3. Резервный ударный режим:

    • Если по каким-либо причинам дистанционное срабатывание не происходит, активируется резервный ударный режим. Это важно для надежности работы взрывателя в боевых условиях.
    • В ударном режиме взрыватель активируется непосредственно при контакте с целью.
  4. Энергоснабжение:

    • PPD-440 не использует батареи для питания своих электронных систем. Вместо этого он оснащён встроенным генератором, который получает энергию во время полета снаряда.
    • Генератор работает за счёт пропеллера, расположенного в воздухозаборнике на наконечнике взрывателя. Пропеллер вращается под действием набегающего воздуха во время полета снаряда, что позволяет вырабатывать необходимую электрическую энергию.

Технические характеристики

— Длинна: 151,6 мм
— Вес: 485 гр

Установка взрывателя

Установка взрывателя:

Для установки взрывателя в режим приближения (дистанционное действие) необходимо снять с взрывателя черный защитный колпачок. При этом разрыв снаряда произойдет на высоте 10 метров над целью.

  • Настройка взрывателя:
    • Перед выстрелом можно выбрать один из двух режимов работы взрывателя — приближение или удар. Для этого на наконечник взрывателя надевается специальный колпачок, который переводит взрыватель в ударный режим.
  • Применение:
    • Взрыватель PPD-440 используется как на полях сражений, так и для подавления целей, находящихся за укрытиями. Его универсальность позволяет эффективно поражать как живую силу, так и технику противника.

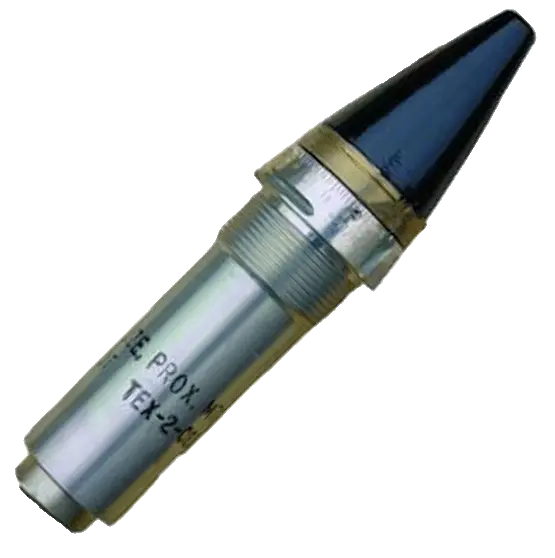

M728 — радиовзрыватель. Дистанционная трубка

Радіопідривник

Описание

M728 взрыватель американского производства, осколочно-фугасный (HE) радиовзрыватель (Prox), используется со стандартными 155-мм фугасными боеприпасами НАТО. Обладает ударным действием (PD).

Взрыватель содержит непрерывный радиопередатчик/детектор с антеннами и источником питания, который выполняет функцию обнаружения цели. Временной механизм синхронизирован с радиопередатчиком для повышения надежности срабатывания взрывателя.

Шкала взрывателя устанавливается на заданное время столкновения с поверхностью. При приближении к цели за 5 секунд до установленного времени начинается передача радиоволн. Когда отраженный сигнал достигает заданной амплитуды, электронный переключатель активирует взрывной заряд на оптимальном расстоянии от цели. Если данный режим не сработал, при столкновении с поверхностью взрыватель детонирует в ударном режиме (PD).

Взрыватель рассчитан для воздушного разрыва, поэтому наиболее эффективен против живой силы противника и легкобронированных целей.

Технические характеристики

  • видимая длина: 95 мм
  • общая длина: 218,44 мм
  • вес: 993 г

Установка взрывателя

Установка взрывателя:

Взрыватель ввинчивается в носовую часть снаряда с помощью ключа. Установочная шкала с делениями в диапазоне 5-100 секунд настраивается на заданное время до столкновения с целью.

В случае, когда требуется только ударное действие, шкала взрывателя должна быть установлена на время, превышающее время столкновения.

При приближении к цели за 5 секунд до установленного времени начинается передача радиоволн. Когда отраженный сигнал достигает заданной амплитуды, электронный переключатель активирует взрывной заряд на оптимальном расстоянии от цели. Если данный режим не сработал, при столкновении с поверхностью взрыватель детонирует в ударном режиме (PD).

Специфика использования

Защищен от падения с высоты 5 м.

Взрыватель разрешен к использованию в дождь и снег.

Сирота Олег (Георгич) для ВСУ / Entropia.com.ua
