Взрыватели механические часового типа  ударного действия

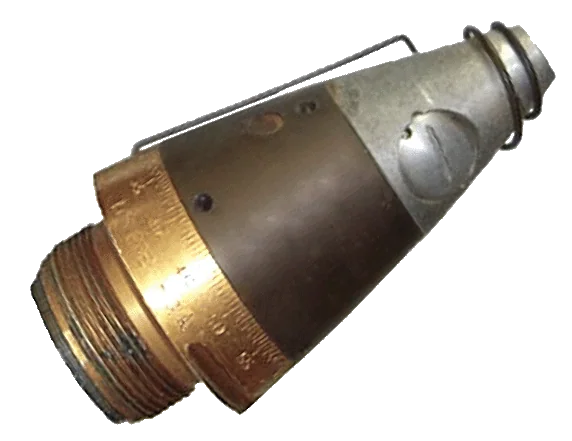

Взрыватели M501A1 и M501 — это механические часовые взрыватели двойного назначения, которые обладают как ударным, так и дистанционным действием. Они используются для артиллерийских снарядов гаубиц калибра 105 мм и 155 мм, а также для минометов калибром от 105 мм.

Установка таких взрывателей осуществляется путем поворота подвижной части корпуса (шкалы) до совмещения нужного временного значения с неподвижной частью корпуса взрывателя (индексом). Это позволяет настроить время срабатывания в зависимости от расстояния или желаемого момента удара.

Основные характеристики этих взрывателей включают:

• Механизм: пружинный часовой механизм, который активируется после выстрела, обеспечивая отсчет времени до удара.
• Ударное действие: взрыватель инициирует детонацию при контакте с целью, что делает его эффективным для поражения объектов при прямом попадании.

Обе версии взрывателя, M501 и M501A1, являются надежными и простыми в использовании, что обеспечивает их широкое применение в различных типах боеприпасов.

• общая длина: 10,16 см;
• видимая длина: 7,62 см;
• диаметр резьбы: 51 мм;
• вес: 453 г;
• время настройки: от 2 до 75 секунд.

Установка взрывателя: Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью специального ключа. Перед выстрелом необходимо удалить предохранительную чеку. В случае выстрела с предохранительной чекой инициация взрывателя не произойдет.

Установка на дистанционное действие: Производится путем поворота (в направлении, указанном стрелкой на корпусе взрывателя) шкалы настройки времени, которая градуирована от 2 до 75 секунд, до совмещения нужного цифрового индекса с отметкой на корпусе.

Установка на ударное действие: Выполняется путем поворота шкалы настройки времени (в направлении, указанном стрелкой на корпусе взрывателя) из положения S (служебное положение, безопасное использование) на первую не градуированную отметку. Взрыватель также сработает на ударное действие, если время до столкновения с преградой окажется меньше, чем установленное на шкале настройки.

Предостережения:

Сильный дождь может привести к преждевременному срабатыванию взрывателя во время выстрела.
При стрельбе на дистанционные (воздушные) разрывы из 155-мм орудий могут возникать осечки на зарядах 1 или 2, из-за недостаточной силы отката для освобождения механизма синхронизации. В таком случае взрыватель сработает на ударное действие.

Взрыватель M501/M501A1 не является безопасным. Падение или грубое обращение с снарядом, оснащенным взрывателем M501/M501A1, может привести к срабатыванию детонатора и выпадению отдельных элементов.

Предохранительную чеку необходимо удалять непосредственно перед выстрелом.

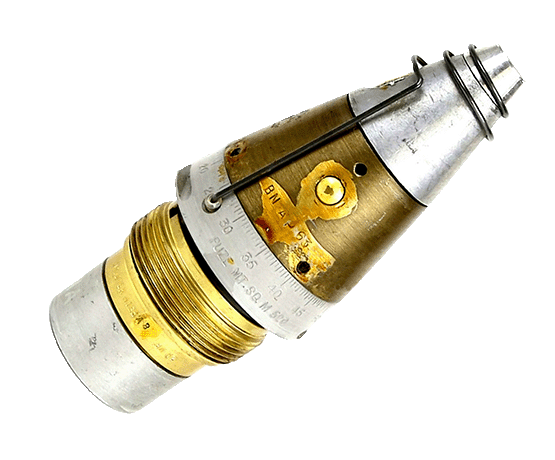

Взрыватель M520A1/M520 — это механический взрыватель часового типа с ударным действием. Он предназначен для использования с артиллерийскими снарядами и активируется при контакте с целью или после истечения заданного времени.

Основные характеристики:

• Тип: механический, часового типа.
• Действие: ударное.
• Применение: используется с артиллерийскими снарядами разных калибров.
• Принцип работы: пружинный механизм активируется при выстреле и отсчитывает установленное время до срабатывания, либо взрыватель инициируется при ударе с целью.

Эти взрыватели обеспечивают надежное срабатывание при ударе или в соответствии с настройками времени, что делает их эффективными для различных типов боеприпасов.

• длина (с детонатором): 12,7 см;
• вес (с детонатором): 907 г;
• резьба взрывателя: 1-7-14NS-1;
• время настройки: от 2 до 75 секунд;
• минимальная частота вращения для взведения: 2000 об/мин.

Установка взрывателя:

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью специального ключа. Перед выстрелом необходимо удалить предохранительную чеку. В случае выстрела с предохранительной чекой инициация взрывателя не произойдет.

Установка на дистанционное действие:

Осуществляется путем поворота (в направлении, указанном стрелкой на корпусе взрывателя) шкалы настройки времени, которая градуирована от 0,5 до 75 секунд, до совмещения нужного цифрового индекса с отметкой на корпусе.

Установка на ударное действие:

Выполняется поворотом шкалы настройки времени (в направлении, указанном стрелкой на корпусе взрывателя) из положения S (служебное положение, безопасное использование) на первую не градуированную отметку. Взрыватель также сработает на ударное действие (инициируется), если время до встречи с препятствием окажется меньше, чем установленное на шкале настройки.

Разница между типами взрывателей М520 и М520А1:

Механизм задержки в взрывателе М520А1 срабатывает на расстоянии 60 м от среза дула после выстрела, а в взрывателе М520 на расстоянии 45 м.

Предостережение:

Стрельба во время сильного дождя может привести к преждевременному срабатыванию взрывателя.
При стрельбе на дистанционные разрывы из 155-мм гаубиц M1, M1A1 или M45 могут возникать осечки на 1 или 2 заряде из-за недостаточной силы инерции для освобождения механизма синхронизации. В таком случае взрыватель сработает на ударное действие.

Предохранительную чеку необходимо извлекать непосредственно перед выстрелом.

Разница в установках дистанционного взрывателя М564 и М520А1:

• от 2.0 до 2.2 — коррекция: 0.2
• от 2.3 до 5.9 — коррекция: 0.3
• от 6.0 до 9.7 — коррекция: 0.4
• от 9.8 до 13.5 — коррекция: 0.5
• от 13.6 до 17.3 — коррекция: 0.6
• от 17.4 до 21.1 — коррекция: 0.7
• от 21.2 до 24.9 — коррекция: 0.8
• от 25.0 до 28.7 — коррекция: 0.9
• от 28.8 до 32.5 — коррекция: 1.0
• от 32.6 до 33.3 — коррекция: 1.1
• от 36.4 до 40.1 — коррекция: 1.2
• от 40.2 до 43.9 — коррекция: 1.3
• от 44.0 до 47.7 — коррекция: 1.4
• от 47.8 до 51.5 — коррекция: 1.5
• от 51.6 до 55.3 — коррекция: 1.6
• от 55.4 до 58.0 — коррекция: 1.7

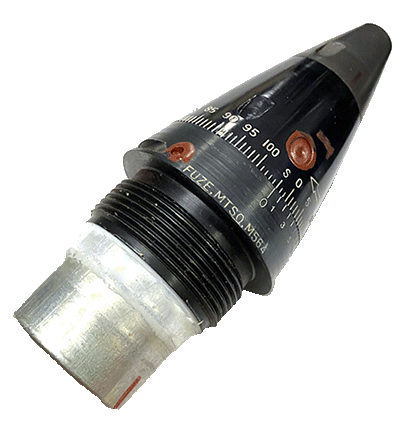

M564 — американский, механический взрыватель часового типа с ударного действия. Предназначен для использования с артиллерийскими снарядами и обеспечивает как временную (дистанционную), так и ударную инициацию.

Основные характеристики:

• Тип: механический, часовой.
• Действие: ударное и дистанционное.
• Применение: используется для артиллерийских снарядов различного калибра.
• Принцип работы: пружинный механизм активируется при выстреле, что позволяет установить время до срабатывания, либо взрыватель срабатывает при контакте с целью.

Этот взрыватель обеспечивает надежное срабатывание как при контакте с целью (ударное действие), так и на заданной дистанции или через установленное время (дистанционное действие).

• вес: 907 г;
• общая длина: 12,7 см;
• видимая длина: 7,62 см;
• резьба взрывателя: 212-UNS-1A;
• взведение взрывателя при выстреле — от среза ствола: 66 м.

Установка взрывателя:

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью специального ключа.

Установка на дистанционное действие:

Производится путем поворота (в направлении, указанном стрелкой на корпусе взрывателя) шкалы настройки времени, градуированной от 2 до 100 секунд, до совмещения нужного цифрового индекса с отметкой на корпусе.

Установка на ударное действие:

Если требуется ударное действие (осколочное действие), установочную шкалу необходимо перевести в положение «90 секунд». Взрыватель также сработает на ударное действие, если время до встречи с препятствием окажется меньше, чем установлено на шкале настройки. Если механизм синхронизации неисправен, детонация будет инициирована за счет резкого движения жала ударника в направлении капсюля детонатора при ударе, что инициирует подрыв детонатора.

Предостережения:

Взрыватели, изготовленные до января 1970 года, должны быть установлены на 90 секунд, если требуется только ударное действие.

Взрыватели, выпущенные с января 1970 года, при необходимости ударного действия могут быть установлены на «S» или «90 секунд». Однако действующие доктрины предписывают, что все взрыватели M564, независимо от даты производства, должны устанавливаться на 90 секунд, если требуется ударное действие. Возможен преждевременный разрыв при стрельбе в дождливую погоду. Чтобы избежать случайного срабатывания, не бросайте, не катите и не ударяйте по взрывателю.

Разница в установках дистанционного взрывателя M564 и M520A1:

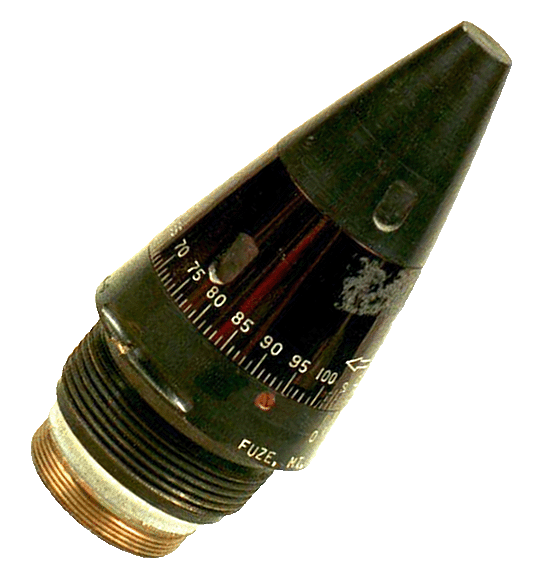

M565 — американский осколочно-фугасный (HE) механический взрыватель часового типа (MT) с ударным и дистанционным действием двойного назначения, предназначенный для артиллерийских снарядов калибра 105 мм и 203 мм.

Взрыватель M565 во многом схож с M564, за исключением того, что в нем отсутствует сверхбыстрое действие, узел точечного взрыва и вспомогательный кожух.

Он может быть настроен на время от 2 до 100 секунд и использует нониусную шкалу для обеспечения точности до 0,1 секунды.

• вес: 930 г;
• общая длина: 134,1 мм;
• видимая длина: 95,8 мм;
• резьба взрывателя: 212-UNS-1A;
• температурный режим: -40ºC / +52ºC;
• взведение взрывателя при выстреле от среза дула: 61 м.

Установка взрывателя:

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью специального ключа.

Установка на дистанционное действие:

Осуществляется путем поворота (в направлении, указанном стрелкой на корпусе взрывателя) шкалы настройки времени, которая градуирована от 2 до 100 секунд, до совмещения нужного цифрового индекса с отметкой на корпусе.

Установка на ударное действие:

Если требуется ударное действие (осколочное действие), установочную шкалу необходимо перевести в положение «90 секунд». Взрыватель также сработает на ударное действие, если время до встречи с препятствием окажется меньше, чем установлено на шкале настройки. Если же механизм синхронизации неисправен, детонация будет инициирована тем, что жало ударника при ударе резко продвинется в направлении капсюля детонатора и инициирует его взрыв.

Предостережение:

Взрыватели, изготовленные до января 1970 года, должны быть установлены на 90 секунд, если требуется только ударное действие.

Взрыватели, выпускаемые с января 1970 года, могут быть установлены на «S» или «90 секунд» при необходимости ударного действия. Однако действующие доктрины предписывают, что все взрыватели M565, независимо от даты производства, должны устанавливаться на 90 секунд, если требуется ударное действие. Возможен риск преждевременного срабатывания при стрельбе в дождливую погоду. Чтобы избежать случайного срабатывания, не бросайте, не катите и не ударяйте по взрывателю.

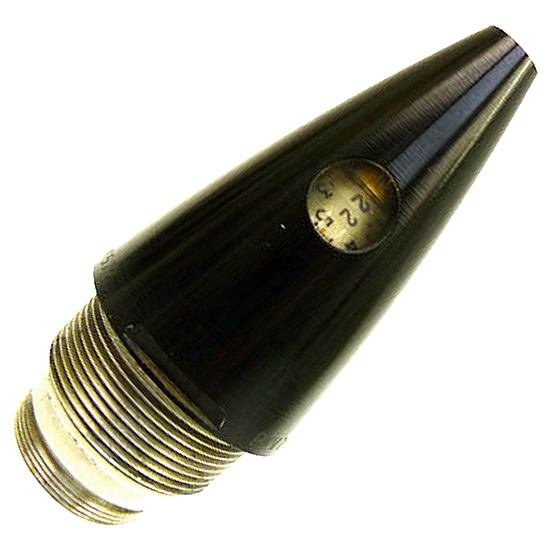

Взрыватель серии M577 аналогичен взрывателю серии M582, за исключением того, что он содержит другой детонирующий состав и колпачок.

Взрыватель M582 — это механический взрыватель часового типа с ударным и дистанционным действием, используемый с: 155-мм снарядами HE, такими как M107, M549/M549A1 HERA, а также с M110 Agent и WP Smoke.

Взрыватель оснащен механическим часовым механизмом, который можно настроить на срабатывание в любое время от 2 до 200 секунд.

• вес: 454 г;
• общая длина: 12,7 см;
• видимая длина: 7,62 см;
• время настройки: от 2 до 200 секунд.

Установка взрывателя:

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью специального ключа.

Установка на дистанционное действие:

Взрыватель устанавливается с помощью установочного ключа или плоской отвертки. Регулировочный винт находится на торцевой части верхней части взрывателя, а необходимое время отображается на трех циферблатах через окно в боковой части. Ближайший к верхней части циферблат показывает сотни секунд или треугольник для установки времени. Второй циферблат указывает десятки секунд, а третий показывает секунды и десятые доли секунд.

Если необходимо уменьшить время на взрывателе, на котором уже установлено большее время, следует повернуть по часовой стрелке (цифры на шкале уменьшаются) на 1 секунду меньше, чем требуется (например, 24,5 для 25,5). Затем сменить направление вращения против часовой стрелки и установить нужное значение напротив отметки на шкале.

Для возвращения взрывателя в транспортное или хранительное положение аккуратно поворачивайте по часовой стрелке, пока он не остановится между отметками ◀ 93,5 и ◀ 95,5. После этого прекратите усилия. Максимальное время — 199,9 секунд, 200 не поддерживается производителем. Инструкция запрещает устанавливать значение более 200 секунд или меньше ◀ 93,5.

Если на дисплее отображается символ ◀, настройка времени невозможна, и взрыватель не будет работать корректно.

Установка на ударное действие:

Если требуется ударное действие (осколочное), установите шкалу в положение ◀ 98 — контактное действие (осколочное, point detonation).

Предостережения:

• Взрыватель считается непригодным для использования, если находился вне штатного контейнера более 30 дней.
• Для срабатывания в режиме «ударное действие» минимальная скорость полета снаряда до столкновения с препятствием должна составлять 500 км/ч.
• Взрыватель может не сработать или сработать при ударе, если установлено время до взрыва меньше, чем необходимо для взведения взрывателя.
• При первом выстреле нужно уменьшить настройку времени на 0,2 секунды, что гарантирует воздушный разрыв. Далее наблюдайте за пятном рассеивания и корректируйте высоту разрыва.
• Имейте в виду, что если вы уменьшаете время, разрыв может быть  недолетом.

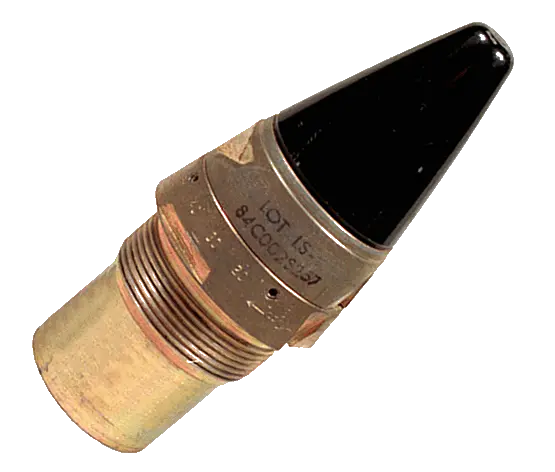

М732 — американский взрыватель, предназначенный для осколочно-фугасных снарядов (HE). Он используется для обеспечения воздушного разрыва снаряда с задержкой, а также может работать в режиме ударного действия. Этот взрыватель особенно эффективен для поражения целей в воздухе или при контакте с препятствием.

• цвет: светло-коричневый с черным наконечником;
• материал: металлический корпус с пластиковым наконечником;
• общая длина: 14,7 см;
• видимая длина: 9,55 см;
• вес: 562 г;
• время настройки: от 4 до 156 секунд с шагом 2 секунды;
• активация взрывателя после вылета из ствола: приблизительно 60 м;
• источник питания: литиевая батарея, срок службы 20 лет.

Установка взрывателя:

Взрыватель ввинчивается в головное гнездо снаряда и затягивается с помощью специального ключа.

Установка на дистанционное действие:

Одновременно нажмите вниз фиксатор  (кольца установки времени взрывателя) и поверните муфту  (кольцо установки времени) до нужного значения. После установки необходимого значения отпустите фиксатор.

Активация взрывателя начинается с момента выстрела под воздействием сил инерции и завершается при вращении снаряда примерно на расстоянии 60 м после выхода из ствола. В этот момент разрушается стеклянная ампула с электролитом, который под действием вращения распространяется в батарее, активируя её и взрыватель.

Режим приближения: цепь сенсора активируется за 2,8 секунды до установленного времени, и сенсорный элемент инициирует взрыв снаряда на высоте 7 м над целью.

Ударное действие: если сенсорный режим не срабатывает, активируется ударный режим.

Предостережения:

Запрещается поднимать снаряд с установленным взрывателем, держась за взрыватель.

Взрыватель был разработан как усовершенствование взрывателя M732 для совместимости с АРС (активно-реактивными снарядами).

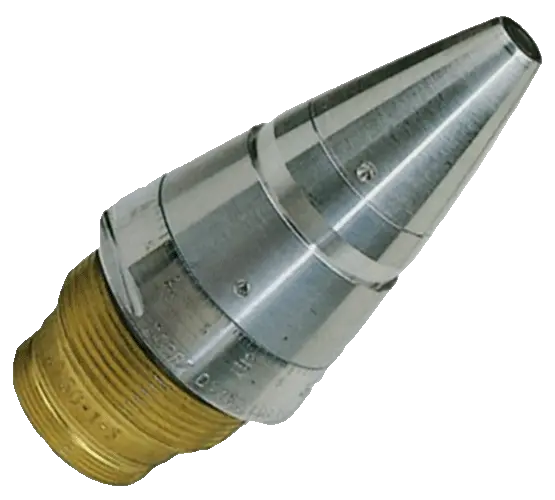

Взрыватель DM163 — немецкого производителя, механический взрыватель часового типа с ударным действием (PD). Он используется как со снарядами воздушного разрыва (дымовые, осветительные), так и с осколочно-фугасными боеприпасами, обеспечивая универсальность применения в различных артиллерийских системах.

• тип: механический, ударно-часовой взрыватель;
• материал: металлический корпус;
• общая длина: 12,4 см;
• видимая длина: 9,9 см;
• диаметр: 6,1 см;
• диаметр резьбы: 5,1 см;
• вес: 670 г;
• временной диапазон установки: 2-150 секунд;
• активация взрывателя: после вылета снаряда из ствола на расстоянии 50 м.

Установка на дистанционное действие:

Настройка времени осуществляется поворотом центральной секции, которая градуирована от 2 до 150 секунд, до совмещения нужного цифрового индекса с отметкой на корпусе.

Установка на ударное действие:

Если требуется ударное действие (осколочное), установочная шкала должна находиться в начальном положении. Взрыватель также сработает на ударное действие, если время до столкновения с препятствием меньше, чем установлено на шкале настройки. Если механизм синхронизации неисправен, детонация будет инициирована за счет того, что жало ударника при ударе резко продвинется в направлении капсюля детонатора, что инициирует его взрыв.

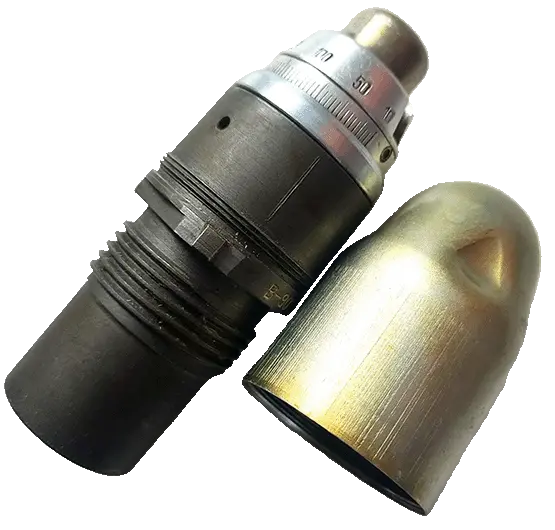

В-90 — механический взрыватель с часовым механизмом для осколочно-фугасных снарядов (HE). Снаряды с взрывателем В-90 целесообразно использовать против самоходных и буксируемых орудий (минометов), легко бронированной техники, а также для поражения открыто расположенной живой силы противника и личного состава в окопах без перекрытий.

Эффективное поражение достигается при высоте разрыва 10-20 м над целью. В случае, если часовой механизм не срабатывает или произошла ошибка в установке взрывателя в сторону увеличения времени, взрыватель сработает на ударное действие (PD).

Взведение взрывателя происходит на расстоянии 50—300 м от орудия.

Этот взрыватель был разработан еще в СССР, но некоторые производители адаптировали его к стандартам НАТО, изменив посадочную резьбу. Есть примеры его применения в войне Украины против россии.

Заводская установка взрывателя В-90 (гермоколпак на взрывателе) предназначена для фугасного действия. Для установки на осколочное действие непосредственно перед стрельбой следует снять гермоколпак с помощью ключа.

Установка взрывателя В-90 на дистанционное действие:

Полное время дистанционного действия взрывателя в стационарных условиях — 90 секунд. Непосредственно перед стрельбой нужно снять гермоколпак ключом. Установка взрывателя на дистанционное действие может осуществляться с использованием ключа ЗИ36 или ЗИ37.

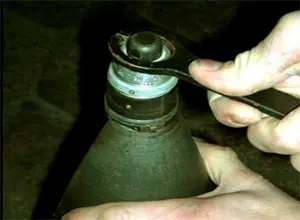

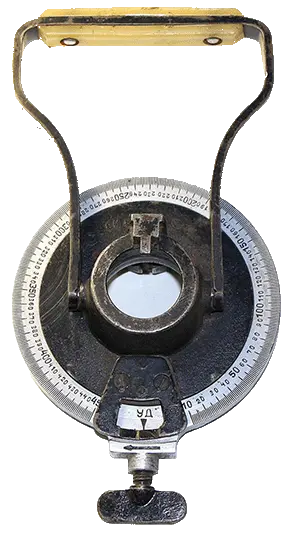

Ключ-установщик ЗИ36 имеет шкалу, оцифрованную от 10 до 450, с 440 делениями. При отсутствии ключа ЗИ36 установку можно выполнить ключом ЗИ37, по шкале на основной втулке взрывателя, которая имеет 88 делений.

Внимание: Во время стрельбы в дождь, чтобы избежать преждевременных разрывов на траектории, не снимать установочный колпачок!

Взрыватель, описан в инструкции «Кропива»,  только для систем советского образца. Для получения воздушного разрыва при стрельбе из 155-мм орудий выполняем следующие действия:

Взрыватель имеет шкалу на 450 делений, что соответствует 90 сек до срабатывания. Соответственно, 1 деление равно 0,2 сек. Эффективная средняя высота разрыва — 15 м над целью.

Срабатывание взрывателя устанавливается на время, соответствующее времени полета снаряда. Прицел увеличивают на 10-15 тысячных. После первого выстрела, если произошел наземный разрыв, необходимо добавить еще 10 тысячных к прицелу, и так далее, до достижения воздушного разрыва.

В дождь взрыватель используется только с колпачком, что обеспечивает фугасное действие при столкновении с препятствием. Часовой механизм сработает точно так же, как и без снятого колпачка.
