Взрыватели электронные, часового типа

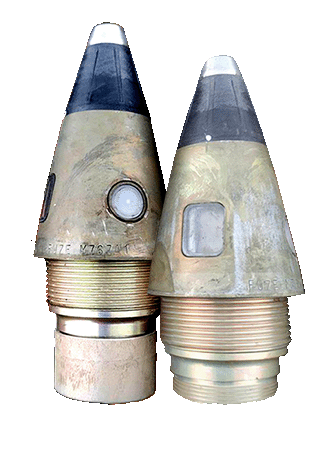

Электронные взрыватели часового типа М762, М762А1 и М767 предназначены для использования с артиллерийскими боеприпасами калибра от 75 мм до 155 мм, обеспечивая возможность воздушного разрыва снаряда в заданный момент времени. Эти взрыватели широко применяются для создания осколочного поражения над целью, что увеличивает эффективность боеприпасов.

Особенность взрывателя М767 заключается в наличии дополнительного взрывного заряда в нижней части, который предназначен для использования с осколочно-фугасными снарядами. Тем не менее на практике при настройке на режим PD (осколочный) часто наблюдается высокий процент несрабатываний. Для повышения точности воздушных разрывов некоторые артиллеристы рекомендуют корректировать время полета снаряда, уменьшая его на 0,2–0,3 секунды, чтобы добиться разрыва над целью. После этого высота воздушного взрыва постепенно уменьшается за счет точной настройки времени подрыва на взрывателе в зависимости от реального полетного времени снаряда. Однако такие корректировки требуют точного определения времени до столкновения с целью.

• общая длина: — 13,4 см;
• длина резьбы: — 9,9 см;
• общий диаметр: — 6,1 см;
• диаметр резьбы: — 51 мм;
• вес: — 510 г;
• Температурный режим: -43°C + 63°C
• механизм самоуничтожения: — отсутствует;
• активация взрывателя: — 50 м после вылета из ствола; подходит для снарядов: — M864, M883, М449, М718, M741 и других.

Шкала взрывателя позволяет устанавливать время от 0,5 до 199,9 секунд.

Для работы взрывателей с электронными экранами необходимо активировать батарею. Если батарея не активирована, взрыватель не будет работать, и снаряд не взорвётся при ударе. Для активации взрывателя нужно повернуть установочное кольцо до момента появления нулей на дисплее.

Затем нужно нажать кнопку, находящуюся в носовой части, и повернуть установочное кольцо до появления прочерков на дисплее. После этого, при нажатии на кнопку, на дисплее отобразятся четыре нуля. Под первым нулём появится треугольный индекс. Поворотом установочного кольца можно изменить нулевое положение на значение в секундах. Первые три значения – это секунды, а четвёртое значение – десятые доли секунды. Перемещение индекса осуществляется нажатием на кнопку.

Пример: для установки времени 45,1 с на дисплее должно отображаться 0451.

Предупреждение:

• Сильный дождь может привести к преждевременному срабатыванию взрывателя во время выстрела.
• Не используйте взрыватель в ударном режиме.
• После активации взрывателя время «жизни» ограничено 15 сутками.

При первом выстреле необходимо уменьшить установку времени на 0,2 сек, это гарантирует воздушный разрыв. Далее смотрим на пятно рассеивания и подбираем высоту разрыва.

Учтите, если вы уменьшаете время, то разрыв может быть недолетным.

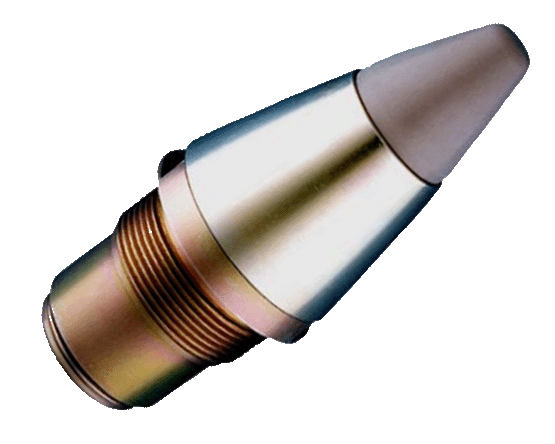

М782 — это многофункциональный артиллерийский взрыватель Multi-Option Artillery Fuze (MOFA), используемый для осколочно-фугасных (HE) 105-мм и 155-мм снарядов.

Взрыватель имеет четыре режима работы:

• переменное время (VT),
• временной (TIME),
• ударное действие (PD),
• ударное действие с задержкой (DLY).

Взрыватель М782 содержит электронную систему хронометража, которая может работать от 0,5 до 199,9 секунды с шагом в десятые доли секунды.

Взрыватель устанавливается с помощью индукционного ключа. При выстреле заряжается батарея, и микрокомпьютер загружается. Микрокомпьютер загружает данные стрельбы из EPROM в один из своих регистров. Микрокомпьютер проверяет действительность данных выстрела и начинает отсчёт времени. Механический предохранитель S&A снимается после того, как снаряд пройдёт дистанцию в 400 калибров. Время электрической активации будет зависеть от режима и установленного времени. Если предохранитель настроен на режим точечной детонации, детонатор срабатывает, когда ударный выключатель замыкает контакты. Если установлен режим с задержкой, детонация произойдёт примерно через 8 мс после замыкания контактов ударного выключателя. Если установлен режим времени, детонатор активируется в соответствии с программированным временем. Если удар произошёл до истечения установленного времени, ударный выключатель замкнётся и сработает детонатор.

В режиме переменного времени микрокомпьютер активирует реле-датчик за 4 секунды до установленного времени. Микрокомпьютер игнорирует любые сигналы в течение первых 200 мс, пока сигнальный процессор не стабилизируется. Детонатор активируется, когда микрокомпьютер получит сигнал «огонь» от сигнального процессора. Если удар произошёл до того, как датчик-прокси отправил сигнал, ударный выключатель замкнётся и сработает детонатор.

• вес — 454 г;
• общая длина — 12,7 см;
• видимая длина — 5,08 см;
• время настройки от — 2 до 200 с.

Взрыватель настраивается дистанционно перед запуском через индуктивную линию связи (например, портативный индуктивный установщик взрывателя M1155, TM 9-1290-210-12&P)

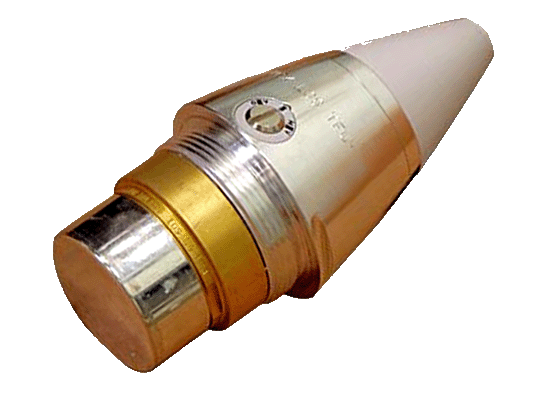

DM 34 — немецкий многоцелевой взрыватель, предназначенный для использования с осколочно-фугасными снарядами (HE). Он функционирует как бесконтактный взрыватель с возможностью детонации на дистанционной высоте, а также может использоваться в режимах ударного действия и ударного действия с задержкой со снарядами калибра 155 и 203 мм (осколочные и фугасные действия). Взрыватель также может быть настроен на инициирование на определённой траектории выстрела (воздушный разрыв) путём установки встроенного таймера на заданное время.

Основная настройка взрывателя — это настройка на дистанционную высоту, поскольку такой режим обеспечивает максимальную эффективность. Ударное действие и ударное действие с задержкой используются как резервные, если взрыватель не сработал при установке на дистанционную высоту или воздушный разрыв.

Тип взрывателя: дистанционная высота, воздушный разрыв, осколочное и фугасное действие. Основное назначение: дистанционная высота.

• время разрыва при ударе с задержкой: 0,01 сек;
• настройка: индукционный ключ и ручная настройка;
• длина: 15,06 мм;
• вес: 900 г.

Настройка взрывателя осуществляется с помощью индукционного ключа, а также ручной настройки для выбора режима ударного действия и ударного действия с задержкой.

Установка (настройка) взрывателя осуществляется с помощью индукционного ключа. Настройка позволяет установить высоту разрыва над целью.

Для установки взрывателя на ударное действие или на ударное действие с задержкой необходимо установить время на встроенном таймере с помощью индукционного ключа, которое должно быть больше времени нахождения снаряда на траектории выстрела.

Для установки взрывателя на инициацию «воздушный разрыв» нужно установить на встроенном таймере с помощью программирующего устройства время, которое будет соответствовать необходимому положению снаряда на траектории выстрела.

С помощью ручной настройки можно выбрать действие инициации взрывателя — ударное действие или ударное действие с задержкой (10 мс). Для этого необходимо перевести плунжер, расположенный на корпусе взрывателя (с помощью специального ключа или плоской отвертки), в положение OV или MV соответственно.

В случае не срабатывания взрывателя на настройках «дистанционная высота» или «воздушный разрыв», взрыватель инициируется после встречи с препятствием — ударное действие или ударное действие с задержкой в зависимости от положения плунжера.

Для установки программирующим устройством возьмите время полета снаряда в Кропиве и вычтите 0,2 сек (для первого выстрела). Это будет соответствовать примерно 60 м высоты над целью. Проанализируйте первый разрыв и изменяйте установку времени взрывателя, чтобы добиться воздушного разрыва на высоте 10-30 м.

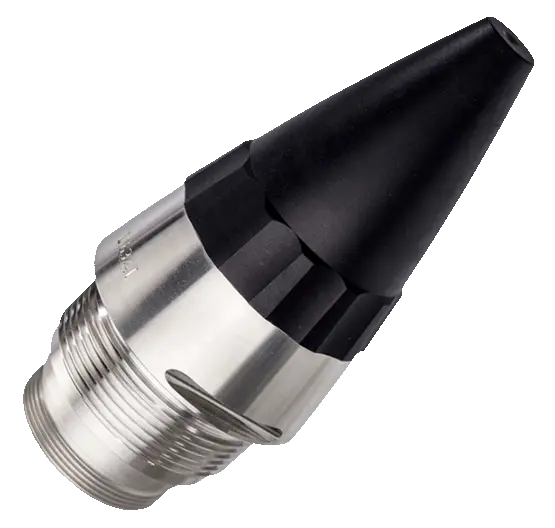

DM52A2 – электронный взрыватель с индукционной настройкой замедленного действия. Он разработан для использования с 105 мм и 155 мм снарядами и подходит для всех систем вооружения, включая те, у которых длина ствола составляет 52 калибра. Этот взрыватель подходит для применения с дымовыми и осветительными боеприпасами, а также с боеприпасами типа SMArt 155 мм. Последняя версия взрывателя DM52A2 – L163A1.

Время взрывателя устанавливается индуктивно от 2 до 199,9 секунд (с шагом 0,1 секунды) либо во время автоматической зарядки, либо с помощью устройства настройки взрывателя.

Настройка запала сохраняется постоянно, но может быть перепрограммирована в любое время до выстрела.

Взрыватель соответствует стандарту STANAG 4187 и обеспечивает безопасное расстояние 150 м для 105-мм систем и 200 м для 155-мм систем. Кроме того, взрыватель обеспечивает высокий уровень безопасности в полете, поскольку его конденсатор заряжается за 2 секунды до установленного времени срабатывания.

• активация взрывателя от среза дула: для 155-мм гаубицы > 200 м;
• электронная активация T*-2 сек. (T* = запрограммированное время полета).
• необходимая скорость вращения для взведения ≥ 2900 об/мин;
• максимальная скорость вращения: < 25 000 об/мин;
• диапазон температур хранения: от -54°C до +71°C;
• диапазон рабочих температур: от -46°C до +63°C;
• видимая длина: 95,1 мм;
• общая длина: 133,4 мм;
• вес: 420 ± 20 г;
• срок годности: 10 лет.

Время взрывателя устанавливается индуктивно от 2 до 199,9 секунд (с шагом 0,1 секунды) либо во время автоматической зарядки, либо с помощью устройства установки взрывателя, разработанного в соответствии со стандартами STANAG 4369 и AOP 22. Настройка взрывателя сохраняется постоянно, но может быть перепрограммирована в любое время до выстрела. Функция ударного действия доступна в качестве опции.

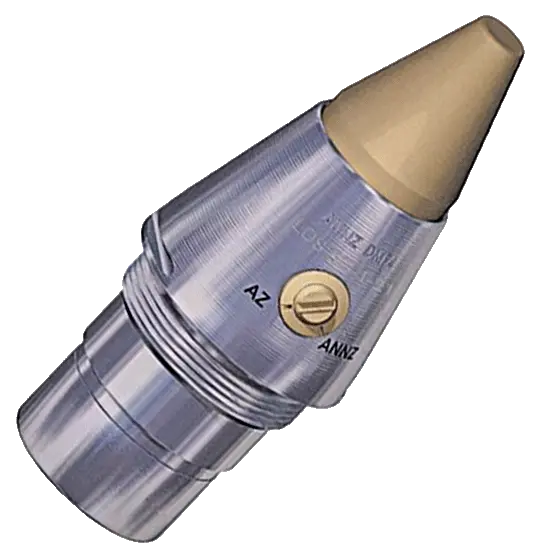

DM74 — немецкий многоцелевой взрыватель для осколочно-фугасных снарядов (HE), который используется как неконтактный взрыватель с возможностью детонации на дистанционной высоте 3, 6, 12 м. Он может применяться в режимах ударного действия (PD) и ударного действия с задержкой для снарядов калибра 155 и 203 мм осколочно-фугасного действия (HE). Взрыватель также может быть настроен на срабатывание в определенной точке траектории выстрела (воздушный разрыв), что осуществляется с помощью настройки встроенного таймера на время от 2 до 199,9 секунд.

Основной настройкой данного взрывателя является дистанционная высота, поскольку она обеспечивает наивысшую эффективность. Ударное действие и ударное действие с задержкой используются в качестве резервного варианта в случае, если взрыватель не сработает на установке — дистанционной высоте и воздушном разрыве.

Тип взрывателя: дистанционная высота, воздушный разрыв, осколочно-фугасное действие.

• основное назначение: дистанционная высота;
• высота дистанционного действия: 3, 6, 12 м;
• настройка времени для воздушного разрыва: от 2 до 199,9 сек;
• разрыв при ударе с задержкой 0,01 сек;
• длина: 151,1 мм;
• вес: 395 г.
  Настройка взрывателя осуществляется с помощью индукционного ключа, а также ручной настройки для выбора режима ударного действия и ударного действия с задержкой.

Установка взрывателя:

Настройка взрывателя осуществляется либо автоматически самим орудием, если она конструктивно оснащена соответствующей системой, либо с помощью программатора DM10 (индукционного ключа типового назначения). Настройка позволяет установить высоту разрыва (3, 6, 12 м) над целью. По умолчанию взрыватель установлен на высоту разрыва — 12 м.

Для установки взрывателя на ударное действие или на ударное действие с задержкой необходимо задать время на встроенном таймере с помощью программатора, которое должно превышать время нахождения снаряда на траектории выстрела.

Для установки взрывателя на инициацию «воздушный разрыв» нужно на встроенном таймере, с помощью программатора, установить время, которое будет соответствовать нужному положению снаряда на траектории.

С помощью ручной настройки можно выбрать действие инициации взрывателя: ударное действие или ударное действие с задержкой (10 мс). Для этого нужно перевести плунжер, расположенный на корпусе взрывателя (с помощью специального ключа или плоской отвертки), в положение AZ или ANNZ соответственно.

Если взрыватель не срабатывает на настройках «дистанционная высота» или «воздушный разрыв», взрыватель инициируется при столкновении с преградой (ударное действие или ударное действие с задержкой в зависимости от положения плунжера).

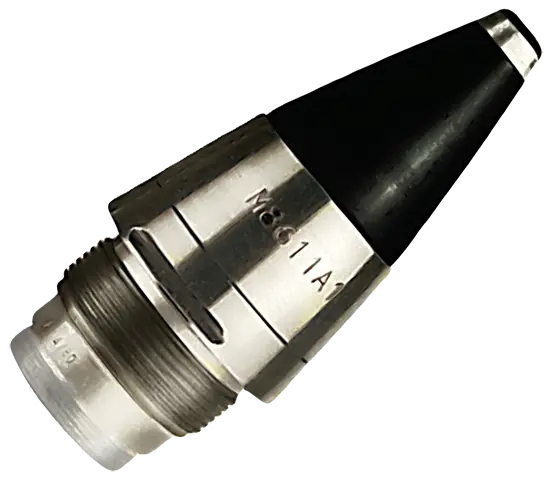

M8611A1 – это осколочно-фугасный (HE) электронный взрыватель (ETF), разработанный в Южно-Африканской Республике. Он оснащен точечно-детонирующим сверхбыстрым (PDSQ) ударным резервом и предназначен для обеспечения максимальной эффективности поражения целей.

Основные характеристики:

• Тип взрывателя: электронный взрыватель (ETF) с резервной функцией точечно-детонирующего сверхбыстрого удара (PDSQ).
• Назначение: используется для артиллерийских снарядов калибра 155 мм, специально разработан для высокоточной стрельбы и поражения различных типов целей.
• Совместимость: стандарт JBMoU, позволяющий использование с различными артиллерийскими системами.

Взрыватель подходит для артиллерийских систем с длиной ствола 39, 45 и 52 калибров. Кроме того, он пригоден для использования с 120-мм нарезными минометами и обеспечивает действие снарядов на всех зарядах, включая с выбивным.

Особенности конструкции:

1. Устройство активации M125A2:
   • Обеспечивает активацию взрывателя на расстоянии 50 м от орудия после выстрела.
   • Гарантирует безопасный период до активации.
2. Электронная задержка постановки на боевое положение:
   • Дополнительный уровень безопасности, минимизирующий риск случайного срабатывания до достижения требуемого расстояния.
3. Настройка времени:
   • Диапазон настройки: от 4 до 199,9 секунд с шагом 1 секунда.
   • Обеспечивает гибкость в выборе точного времени детонации.
4. Продолжительность программы:
   • Минимальная продолжительность работы: 30 минут после активации.
5. Резервная функция:
   • PDSQ (Point-Detonating Super-Quick): обеспечивает мгновенное срабатывание в случае отказа основной функции.
   • Резервная батарея активируется только после возникновения вращения и ускорения снаряда.

Технические характеристики:

• Максимальная дальность действия: соответствует параметрам снарядов для калибра 155 мм.
• Длина: 151,45 мм
• Диаметр: 61,25 мм
• Диапазон настройки: от 4 до 199,9 секунд с шагом 1 секунда.
• Температурный диапазон: от -40°C до +60°C.
• Время программирования: до 30 минут после активации. Устройство активации M125A2 обеспечивает безопасное расстояние от орудия в 50 м.
• Водонепроницаемость: выдерживает высокий уровень влажности и дождь.

Установка взрывателя:

Настройка взрывателя M8611A1 осуществляется автоматически орудием, если такая функция встроена конструктивно, или с помощью программатора DM10 (индукционный ключ стандартного назначения). После настройки взрыватель сохраняет заданные параметры в течение 30 минут, но может быть перепрограммирован в любое время до выстрела.

В случае отказа индукционной настройки взрыватель сработает как PDSQ (Point-Detonating Super-Quick) – мгновенное срабатывание при достижении препятствия.

Дополнительные преимущества:

• Устойчивость к вибрациям и механическим воздействиям во время транспортировки.
• Универсальность: совместимость с большинством артиллерийских платформ.
• Повышенная безопасность для расчёта благодаря многоуровневой системе активации.
