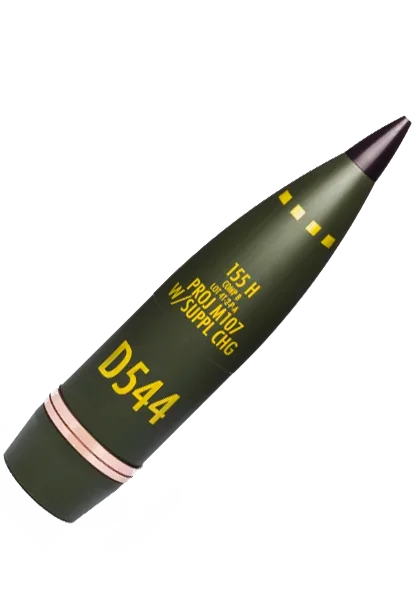

M107 (L21 — британский аналог) — один из старейших осколочно-фугасных снарядов, используемых странами НАТО. В настоящее время активно заменяется на M795.

Боеприпас калибра 155 мм предназначен для поражения неподвижных целей, мест большого скопления пехоты, полевых укрытий, легкобронированных целей, систем вооружения, военной и транспортной техники и т.д.

Воздействие снаряда на цель осуществляется за счёт кинетической энергии осколков металлических частей снаряда и взрывной волны заряда.

Максимальная дальность полета — до 18,7 км.

• Вес с взрывателем — 43,2 кг
• Длина без взрывателя — 607 мм
• Материал корпуса — кованая сталь
• Количество взрывчатого вещества — 6,6 кг
• Упаковка — деревянный поддон на 8 шт.

Осколочно-фугасные снаряды: M107

Использовать только с порохами, которые можно скомплектовать на максимальную дальность 18,7 км
На некоторых системах (например, FH70) снаряд M107 не описан в Кропиве с пороховым зарядом M232, ВС-Е, TCME-100. Смотрите в орудиях М777 или используйте расчёт для снаряда M795 с учётом недолёта ≈150 м. Скорректируйте ΔV на -5 (-7).

Конвертация пороховых зарядов

Температурный режим — от -54°C до +63°C.

Осколочно-фугасный снаряд, который пришел на замену устаревшему М107.

Внешняя конфигурация и баллистические данные аналогичны снаряду М483А1, но М795 короче на 5 см.

Боеприпас калибра 155 мм предназначен для поражения неподвижных целей, мест большого скопления пехоты, полевых укреплений, легкобронированных целей, систем вооружения, а также военной и транспортной техники.

Воздействие снаряда на цель осуществляется за счёт кинетической энергии осколков металлических частей снаряда и взрывной волны заряда.

Перед эксплуатацией необходимо вместо пробки в носовой части установить взрыватель.

Взрыватели используются для фугасного, осколочного, замедленного и дистанционного действия.

• Максимальная дальность полета — до 22,3 км (39 калибр)
• Вес с взрывателем — 46,9 кг
• Длина с взрывателем — 843 мм
• Материал корпуса — сталь HF-1
• Количество взрывчатого вещества — 10,8 кг
• Начальная максимальная скорость снаряда:

заряд М3А1 — 441 м/с
заряд М4А2 — 547 м/с
заряд М119 А1/A2 — 651 м/с
заряд М203А1 — 802 м/с
Упаковка — деревянный поддон на 8 шт.

Снаряд М795 описан в Кропиве.

Температурный режим – от – 45,5 Сº до +62,8 Сº

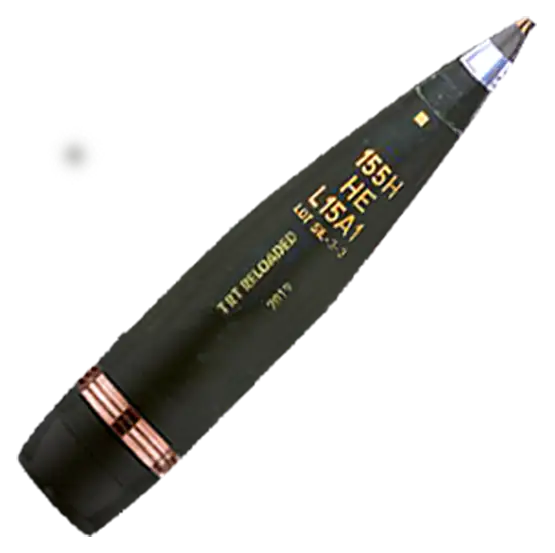

L15A1 — осколочно-фугасные снаряды повышенной дальности и взрывной силы, предназначенные для уничтожения живой силы противника, легкобронированных целей и полевых инженерных сооружений.

Три страны — Великобритания, Италия и Испания — производят этот боеприпас.

Снаряд состоит из тонкого, специально закалённого корпуса, что позволило увеличить объём взрывчатого вещества (TNT) и повысить количество осколков для поражения живой силы противника.

Ведущий поясок шириной 37 мм надёжно стабилизирует движение снаряда в канале ствола. Снаряд поставляется с защитной пробкой, предназначенной для предохранения зоны детонатора от случайных повреждений.

155-мм снаряд L15A1 HE способен вести огонь на дальность до 24,7 км с метательным зарядом M232, заряд 5, при использовании орудий калибра 39.

Максимальная дальность полета (39 калибр):

• Пороховой заряд M232A1 (5): — 24,7 км;
• Пороховой заряд M119A2 — 19,6 км;
• Пороховой заряд M203A1 — 24,6 км;
• Пороховой заряд M4A2 (7) — 15,7 км.
• Масса с взрывателем — 43,5 кг;
• Длина без взрывателя — 778,5 мм;
• Количество взрывчатого вещества — 11,3 кг;
• Температурный режим — от -54°C до +63°C.

Снаряд L15A1 описан в Крапиве для пушек FH70, M777. В боевой работе показал себя с лучшей стороны. Стабильные баллистические показатели L15A1 залог точной стрельбы по оккупанту.

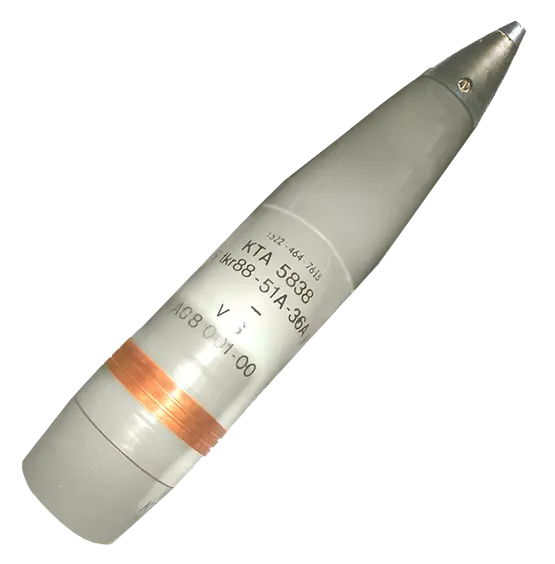

Осколочно-фугасные снаряды, финской компании Nammo, серии KTA 5912, KTA 5934, KTA 5938, предназначены для уничтожения живой силы противника, легкобронированных целей и полевых инженерных сооружений.

Разработаны для использования с финской полевой, буксируемой пушкой Tampella 155 K 83, и другими артиллерийскими системами стандартов НАТО.

Снаряд состоит из тонкого, специально закалённого корпуса, что позволило увеличить объём взрывчатого вещества (TNT) и повысить количество осколков для поражения живой силы противника.

Отличаются между собой количеством ведущих поясков.

KTA 5912 — 2 медных пояска, KTA 5934 — 2 медных и один синтетический пояски, KTA 5938 — три медных пояска. В ВСУ, как правило, используются KTA 5938 или KTA 5934.

Баллистические характеристики идентичны.

При эксплуатации снаряда KTA 5912 был замечен нестабильный ход в канале ствола, поэтому появились два следующих образца снаряда KTA.

Как правило, используются с метательными зарядами KTA 5927, KTA 5928, KTA 5932, KTA 5933.

• Масса без взрывателя — 42,5 кг;
• Длина без взрывателя — 768 мм;
• Количество взрывчатого вещества — 9 кг;
• Вероятная ошибка диапазона — ≤ 0,5% (дальность) / ≤ 0,1% (отклонение);
• Максимальная допустимая дальность — 24 км;
• Температурный режим — от -40°C до +52°C.

Варианты использования с различными порохами смотрите ЗДЕСЬ

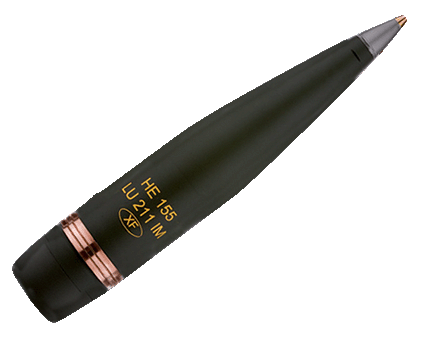

LU 211 — это серия осколочно-фугасных снарядов французского производства, предназначенных для уничтожения живой силы противника, легкобронированных целей и полевых инженерных сооружений.

Снаряд состоит из корпуса, наполненного взрывчатым веществом, и полой основы или базового блока, предназначенного для увеличения максимальной дальности. Ведущий поясок и пластиковый обтюратор защищены прокладкой. Снаряд поставляется с защитной пробкой, предотвращающей случайные повреждения в зоне детонатора.

155-мм снаряд LU 211 HE обеспечивает возможность ведения огня на большие расстояния. Он может быть с полой основой (НВ) или оснащён донным генератором газа — Base-Bleed (британский аналог XL12E1). Снаряд с Base-Bleed способен поражать цели на дистанции до 40 км при использовании орудия калибра 52 и до 30 км при использовании орудий калибра 39.

Максимальная дальность полета (39 калибр):

• НВ — 24,7 км
• ВВ — 30 км

Масса без взрывателя:

• НВ — 42,5 кг
• ВВ — 43,9 кг

Длина с взрывателем:

• НВ — 865 мм
• ВВ — 867 мм

Количество взрывчатого вещества — 8,8 кг

Начальная максимальная скорость снаряда:

• НВ — 939 м/с
• ВВ — 946 м/с

Снаряд LU 211 на 18.04.2024 г. не описан в Кропиве.

Снаряд LU211 xx-НВ (без донного генератора) в Кропиве можно приравнять к L15A1. Также в Кропиве для системы М777 есть аналогичный снаряд ER02A1 НВ и ER02A1 ВВ, но только с порохами DM92 и M119A2. На данном сайте вы можете посмотреть «Конвертацию пороховых зарядов«.

ER02A1 — это серия осколочно-фугасных снарядов испанского производителя EXPAL, предназначенных для уничтожения живой силы противника, легкобронированных целей и полевых инженерных сооружений.

Снаряд состоит из корпуса, наполненного взрывчатым веществом, и полой основы или базового блока, что позволяет увеличить максимальную дальность. Ведущий поясок и пластиковый обтюратор защищены прокладкой.

Снаряд может быть оснащён блоком HB или BB (донный генератор), причём последний позволяет достигать максимальной дальности 30 км при стрельбе из орудий 39-го калибра и 39 км — при стрельбе из орудий 52-го калибра.

Эти 155-мм снаряды соответствуют Совместному баллистическому меморандуму о взаимопонимании по поводу 155-мм артиллерийских боеприпасов, их можно использовать в орудиях калибра 155 мм (39/45/52) как со старыми картузными зарядами, так и с новейшими MCS и MACS.

Снаряд ER02A1 является аналогом немецкого DM121 и близким аналогом французского LU211 и болгарского ER520.

— Максимальная дальность полета (39 калибр):
— НВ — 23,6 км с зарядом DM92 5M
— ВВ — 28,8 км с зарядом DM92 5M

— Масса без взрывателя:
— НВ — 42,7 кг
— ВВ — 44,1 кг

— Длина с взрывателем:
— НВ — 865 мм
— ВВ — 867 мм

— Количество взрывчатого вещества — 10,6 кг

— Начальная максимальная скорость снаряда:
— НВ — 824 м/с
— ВВ — 917 м/с

— Температурный режим: от -53 °C до +63 °C

Боеприпас является новейшей разработкой немецкой корпорации Rheinmetall. Аббревиатура ER указывает на улучшенные баллистические характеристики и увеличенную дальность.

Снаряд ER02A1 описан в Кропиве в системах M777, но только с порохами DM92 и M119A2. На данном сайте вы можете посмотреть «Конвертацию пороховых зарядов«.

По опыту использования в Украине, ER02A1 с метательными зарядами M231, M232, DM72, DM92 демонстрирует стабильные баллистические характеристики.

Снаряд ER02A1 является аналогом немецкого DM121 и близким аналогом французского LU211 и болгарского ER520.

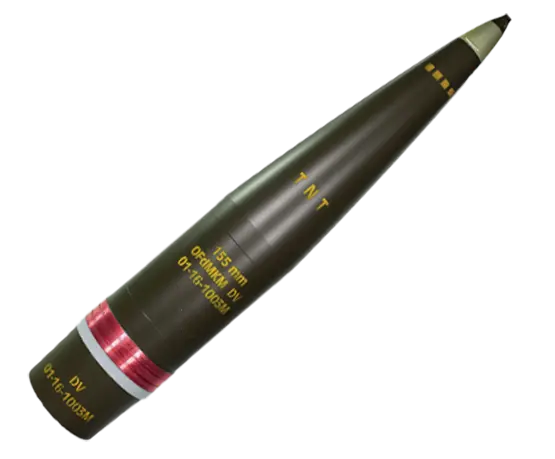

OFd MKM (HE-HB) — 155-мм осколочно-фугасный снаряд словацкого производства, представитель целой серии боеприпасов калибра 155 мм с улучшенной аэродинамикой (DV).

Снаряд OFd MKM (HE-HB) является самым упрощённым вариантом этой линейки. В нём отсутствует донный генератор и лопасти на корпусе, которые используются для увеличения дальности и стабилизации полёта, в отличие от других снарядов этой серии.

Максимальная дальность полета (39 калибр):
— **на 4-м** заряде M232, M232A1, BC-E, DM72, TCME 100 — 19,9 км
— **на 5-м** заряде M232, M232A1, BC-E, DM72, TCME 100 — 24,8 км

— Масса без взрывателя: — 40,3 кг
— Длина без взрывателя: — 816,5 мм
— Количество взрывчатого вещества — 10 кг

Снаряд OFd MKM (HE-HB) описан в Кропиве, но на 01.12.2023 г. только с зарядом TCME 100. TCME 100 — аналоги других производителей — M232, BC-E, DM72, M92.

Этот снаряд можно сравнить с снарядом L15, который в Кропиве предлагается с другими пороховыми зарядами.

Важно! Похожий снаряд OFd MKM (HE-BB) с донным генератором имеет другие баллистические характеристики по сравнению с OFd MKM (HE-HB).

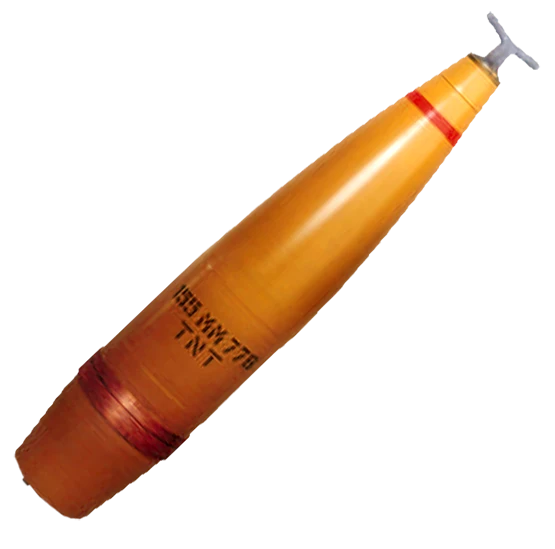

M77B — 155-мм осколочно-фугасный снаряд производства Munitions India Limited (Индия) с улучшенной аэродинамикой для увеличенной дальности. Он предназначен для уничтожения живой силы противника, легкобронированных целей и полевых инженерных сооружений.

Шведский снаряд M77 окрашен в оливковый цвет.

Снаряд состоит из корпуса, наполненного взрывчатым веществом, и полой основы. Ведущий поясок и пластиковый обтюратор защищены прокладкой. Снаряд поставляется с защитной пробкой для предохранения зоны детонатора от случайных повреждений.

155-мм снаряд M77B обеспечивает возможность ведения огня на дальность 24 км при использовании орудий калибра 39.

Максимальная дальность полета (39 калибр):
— **на 4-м** заряде M232, M232A1, BC-E, DM72, TCME 100 — 19,2 км
— **на 5-м** заряде M232, M232A1, BC-E, DM72, TCME 100 — 24 км

— Масса без взрывателя: — 41,7 кг
— Длина без взрывателя: — 728 мм
— Количество взрывчатого вещества — 9 кг
— Максимальная начальная скорость: 779 м/с
— Температурный режим: -20 °C, +60 °C
— Срок хранения: 15 лет

Снаряд M77B не описан в Кропиве.

Этот снаряд можно сравнить с снарядом L15A1, который в Кропиве предлагается с различными пороховыми зарядами.

Как правило, он используется с модульными метательными зарядами M91 и M92 того же производителя.

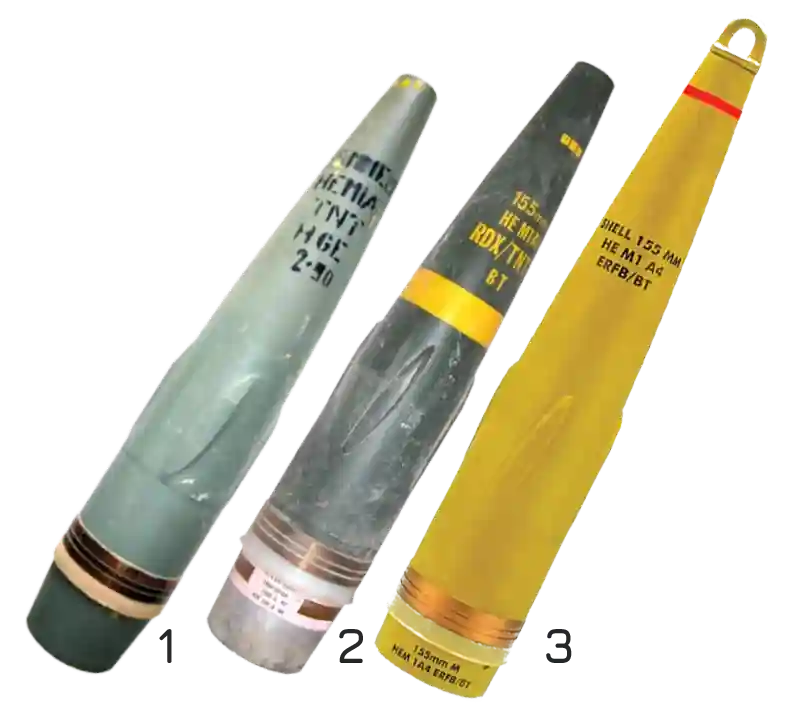

Снаряд HE M1A1 ERFB BT (Boat Tail) — это высокоэффективный осколочно-фугасный артиллерийский боеприпас калибра 155 мм, разработанный для обеспечения увеличенной дальности стрельбы и эффективного действия по цели. Он относится к типу ERFB (Extended Range Full Bore), что означает увеличенную дальность благодаря аэродинамической форме корпуса снаряда. Версия BT (Boat Tail) (буквально: лодочный хвост) имеет суженную заднюю часть, которая способствует снижению воздушного сопротивления, что ещё больше улучшает дальность и стабильность полёта.

Производители: Этот тип снарядов производится различными странами, включая:

• Южно-Африканская Республика (Rheinmetall Denel Munition)
• Южная Корея (Hanwha Defense)
• Пакистан (Pakistan Ordnance Factories)
• Ирак (Fenix ​​Insight)
• Индия (Indian Ordnance Factories)

Снаряды для рынка Азии и Африки окрашены в жёлтый цвет, для рынка стран НАТО и Средней Азии — в оливковый.

Снаряд HE М1A1 ERFB BT (Boat Tail), без донного генератора, обычно поставляется с взрывателем M557, пороховым зарядом M91 и M92, а также капсюлем M191 A2 (того же производителя).

HE М1A1 ERFB BT предназначен для поражения наземных целей (контрбатарейный огонь, по колонне противника и т. д.) и заградительного огня. Используется с орудиями длиной ствола 39, 45 и 52 калибра.

Снаряд описан в Кропиве с пороховым зарядом M92.

• Год производства: 2022/2023/2024
• Производитель: Indian Ordnance Factories (Индия)
• Общая масса: от 42,84 кг до 45,34 кг — без взрывателя
• Общая длина: 843 мм — без взрывателя
• Корпус: кованая сталь
• Максимальная дальность: 28,6 км (39 калибр, 6 заряд M92)
• Количество осколков: ±10 700
• Диапазон безопасных рабочих температур: от -20°C до +60°C

Снаряд HE M1 ERFB BT (Boat Tail) описан в Кропиве с пороховым зарядом M92. Этот метательный заряд близок по характеристикам к зарядам M232, M232A1, TC-F, TCME 100, DM72.

Важно! Похожий снаряд HE M1 ERFB BB (BASE BLEED) с донным генератором имеет отличные баллистические характеристики по сравнению с HE M1 ERFB BT (BOAT TAIL).

Осколочно-фугасный (HE) снаряд повышенной дальности (BB Base Bleed) выпускается корпорацией Indian Ordnance Factories (Индия) и имеет характерный жёлтый цвет. Снаряд обладает современной конструкцией, обеспечивающей дальнобойность. Технология Boat Tail («хвост лодки») способствует увеличению дальности и стабилизации полёта снаряда.

Снаряд HE M1 ERFB BB (Base Bleed), с донным генератором, обычно поставляется с взрывателем M557, пороховым зарядом M91 и M92, а также капсюлем M191 A2 (того же производителя).

HE M1 ERFB BB предназначен для поражения наземных целей (контрбатарейный огонь, удары по колоннам противника и т.д.) и для ведения заградительного огня. Используется с орудиями длиной ствола 39, 45 и 52 калибра.

Жёлтая окраска осколочно-фугасного снаряда не используется в странах НАТО, где применяется тёмно-зелёная краска для маскировки.

Снаряд описан в Кропиве с пороховым зарядом M92.

Год производства: с 2022 года
Производитель: Indian Ordnance Factories (Индия)
Общая масса: от 45,27 кг до 47,77 кг — без взрывателя
Общая длина: 861 мм — без взрывателя
Корпус: кованая сталь
Максимальная дальность: 36,2 км (39 калибр, 6 заряд M92)
Количество осколков: ±10 700
Диапазон безопасных рабочих температур: от -20°C до +60°C

Снаряд HE M1 ERFB BB (BASE BLEED) описан в Кропиве с пороховым зарядом M92. Этот метательный заряд близок по характеристикам к зарядам M232, M232A1, TC-F, TCME 100, DM72.

Важно! Похожий снаряд HE M1 ERFB BT (BOAT TAIL) без донного генератора имеет отличные баллистические характеристики по сравнению с HE M1 ERFB BB (BASE BLEED).

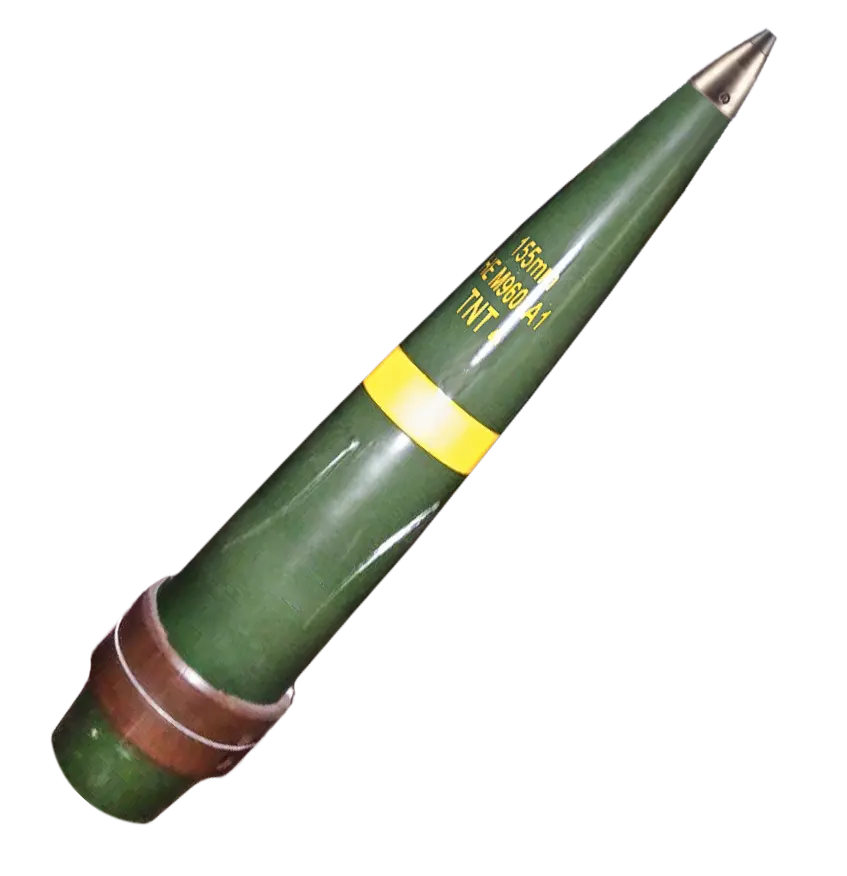

Снаряд M9603A1 BT (Boat Tail) — это эффективный осколочно-фугасный артиллерийский боеприпас калибра 155 мм, созданный для увеличения дальности стрельбы и обеспечения высокой эффективности поражения целей. Он относится к классу ERFB (Extended Range Full Bore), что означает увеличенную дальность благодаря оптимизированной аэродинамической форме корпуса.

Версия BT, суженная задняя часть (Boat Tail — буквально «хвост лодки»), имеет конусный хвостовой сегмент, который снижает сопротивление воздуха, улучшая дальность и стабильность во время полета.

Год производства: с 2022 года
Производитель: Indian Ordnance Factories (Индия)
Общая масса: от 45,27 кг до 47,77 кг — без взрывателя
Общая длина: 861 мм — без взрывателя
Корпус: кованая сталь
Максимальная дальность: 36,2 км (39 калибр, 6 заряд M92)
Количество осколков: ±10 700
Диапазон безопасных рабочих температур: от -20°C до +60°C

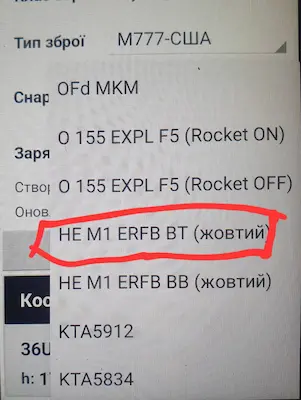

Полный аналог снаряда HE M1A1 ERFB BT

Снаряд HE M1 ERFB BB (BASE BLEED) описан в Кропиве с пороховым зарядом М92. Этот метательный заряд близок по характеристикам к зарядам М232, M232A1, TC-F, TCME 100, DM72

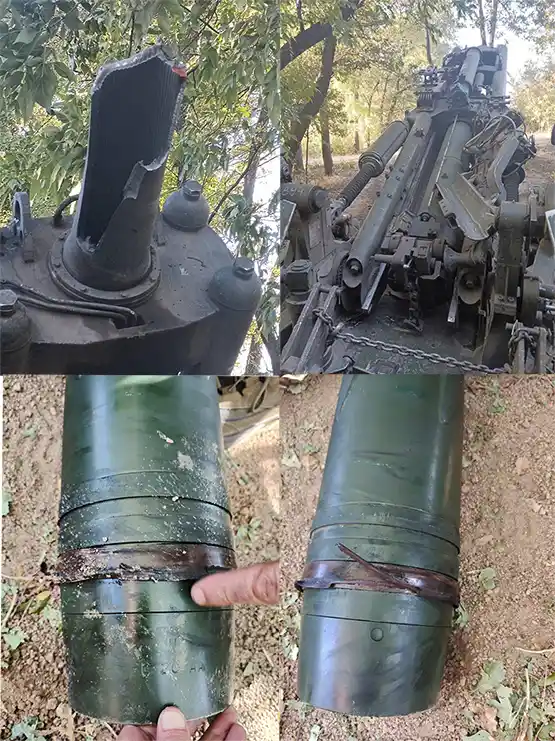

Предупреждение.

Есть примеры случаев, когда при поврежденном обтюраторном кольце снаряд досылался с избыточным усилием. В результате чего ствол был полностью уничтожен. В этом случае использовался пороховой заряд M203.

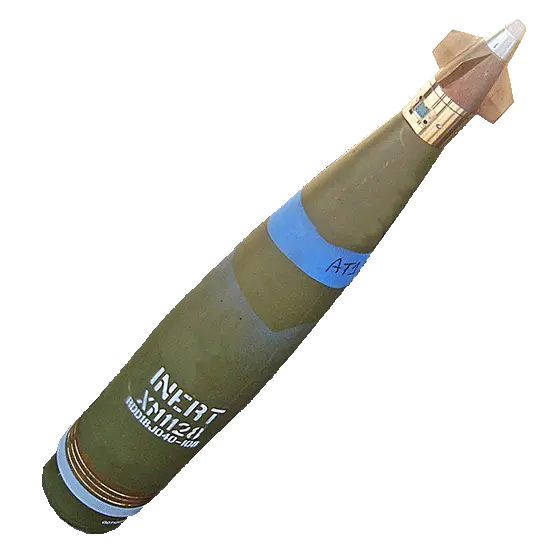

M1128 — это новый тип осколочно-фугасного (HE) артиллерийского снаряда с донным генератором (BB), способный поражать цели на больших расстояниях. Он разработан для замены снаряда M795 и обладает улучшенной баллистикой, создавая мощный осколочный эффект при взрыве. M1128 предназначен для использования в гаубицах калибра 39 и 52.

Снаряд имеет большую дальность стрельбы (30 км по сравнению с 22,5 км) по сравнению с предшественником — снарядом M795. Это достигнуто благодаря усовершенствованной аэродинамической форме и применению донного газогенератора. Снаряд также отличается повышенной точностью и эффективностью по сравнению с активно-реактивным снарядом M549A1.

В донной части установлен газогенератор, аналогичный тому, что используется в кассетном снаряде M864. В корпусе снаряда содержится 10 кг взрывчатого вещества (ВВ).

Снаряд может использоваться с любыми взрывателями как с короткой посадочной частью, например, M739A1, M767, M767A1 и M782, так и с длинной посадочной частью, например, взрыватель с коррекцией курса M1156. Однако при его использовании необходимо удалить дополнительный детонатор в носовой части снаряда.

— Вес без взрывателя: 44,65 кг
— Масса взрывчатого вещества: 10 кг
— Максимальная дальность:
  39 калибр — 30 км
  52 калибр — 40 км

Данных по использованию пока нет.

Уважаемые артиллеристы, если у вас есть опыт работы с данным снарядом, пожалуйста, напишите на почту: entropiw@gmail.com.

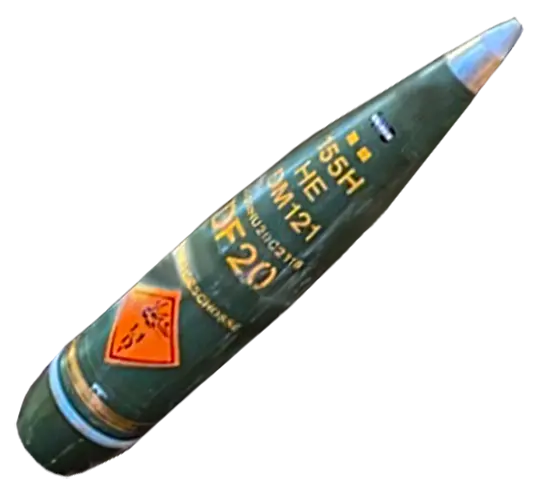

DM121 (также известный как Rh30) — осколочно-фугасный артиллерийский снаряд калибра 155 мм производства Rheinmetall Waffe Munition. Принят на вооружение Бундесвером в 2017 году. Разрабатывался для САУ PzH 2000, но может использоваться с любой гаубицей НАТО калибра 155 мм. Снаряды, произведенные в Германии для Нидерландов, маркируются как M1712, а снаряды, изготовленные Rheinmetall Denel Munition в Южной Африке, обозначаются как M0121A1 Assegai. Вариант DM121 с донным генератором ранее имел обозначение DM131 (Rh40), но позже стал маркироваться как M1711, или, если он произведен Rheinmetall Denel Munition в Южной Африке, — M0121A2 Assegai.

Конструктивные особенности:

Корпус: Изготовлен из специальной высокопрочной стали, обеспечивающей стойкость к высоким давлениям и температурам при выстреле. Форма хвостовой части: Суженная (boat tail), что уменьшает аэродинамическое сопротивление и способствует увеличению дальности полета. Ведущий поясок: Бронзовый, обеспечивает надежное обтюирование и стабильность в канале ствола. Обтюратор: Пластиковый, расположен за ведущим пояском, дополнительно обеспечивает герметичность при выстреле.

Варианты снаряда:

DM121 (Rh30): Базовая версия снаряда с суженной хвостовой частью. M1711 (ранее известный как DM131 или Rh40): Вариант с донным газогенератором, позволяющий достигать дальности более 40 км при стрельбе из гаубицы с длиной ствола 52 калибра.

Взрывчатое вещество:

Снаряд оснащен малочувствительным взрывчатым веществом PBX Rh26, соответствующим стандартам НАТО STANAG 4439. Это повышает безопасность при транспортировке, хранении и использовании боеприпаса.

Производство и поставка:

В 2009 году Бундесвер заключил контракт с Rheinmetall на поставку 30 000 снарядов DM121. В 2019 году было дополнительно заказано 32 000 снарядов этого типа. Производство осуществляется на заводе в городе Унтерлюс, Нижняя Саксония.

Стоимость:

По состоянию на 2019 год, стоимость одного снаряда DM121 составляла примерно 3 400 евро.

На вооружении:

Германия: Бундесвер активно использует снаряды DM121 в своих артиллерийских подразделениях. Нидерланды: Снаряды производства Rheinmetall Denel Munition поставляются под маркировкой M1712. Украина: В 2022 году Украина получила снаряды DM121 для использования с самоходными гаубицами PzH 2000.

Снаряд DM121 является современным и эффективным боеприпасом для артиллерийских систем калибра 155 мм, сочетая в себе большую дальность стрельбы, мощное взрывное действие и повышенную безопасность благодаря использованию малочувствительного взрывчатого вещества. Его совместимость с различными артиллерийскими системами НАТО делает его универсальным решением для современных вооруженных сил.

Основные характеристики:

• Калибр: 155 мм
• Длина снаряда: 841 мм
• Масса снаряда: 43,5 кг
• Масса взрывчатого вещества: 11 кг
• Тип взрывчатого вещества: PBX Rh26 (пластичный взрывчатый состав на основе гексогена)

Дальность стрельбы:
До 29,2 км при стрельбе из гаубицы с длиной ствола 39 калибра
До 36 км при стрельбе из гаубицы с длиной ствола 52 калибра

Снаряд DM121 описан в Кропиве с системами M777 и PzH 2000, используя пороховые заряды DM72, DM82 и M119A2.

Вариант снаряда: M1711 (ранее известный как DM131 или Rh40): версия с донным газогенератором, позволяющим достигать дальности свыше 40 км при стрельбе из гаубицы с длиной ствола 52 калибра.

Кропива: Снаряд DM121 описан для систем M777. Его аналоги DM131 и M1711 есть для систем PzH2000.
