Снаряды с GPS и лазерным наведением

155-мм бронебойный снаряд BONUS Mk предназначен для поражения различных типов стационарной или мобильной бронетехники. Задача заключается в том, чтобы нейтрализовать или уничтожить бронетехнику с помощью комбинации нескольких выстрелов.

Отличительной чертой снаряда BONUS Mk является его высокая вероятность попадания, продемонстрированная во время многочисленных приемочных стрельб. Эти снаряды калибра 155 мм являются французско-шведской разработкой. Каждый снаряд BONUS несет две боеголовки, которые отделяются от основного снаряда. Две отдельные боеголовки используют рули, которые замедляют их скорость спуска. Каждый субснаряд, вращаясь вокруг своей оси, работает как радар и осуществляет поиск целей с помощью своих датчиков.

155-мм артиллерийский боеприпас BONUS способен успешно бороться с бронетехникой. Совместим с большинством существующих артиллерийских орудий, BONUS выстреливается как обычный снаряд.

Боеприпас также имеет конструкцию с донным газогенератором BB (Base Bleed), что увеличивает его дальность до максимума в 35 километров при стрельбе из орудия НАТО L52.

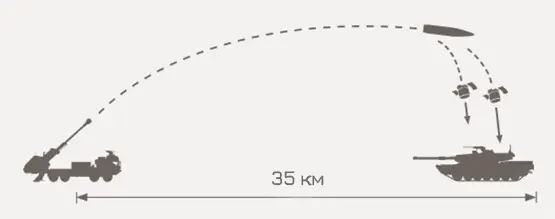

Над районом цели снаряд-носитель BONUS отделяется для развертывания двух боеприпасов с сенсорным взрывателем, которые затем вращаются в поисках целей в пределах заданной зоны поиска, площадью до 32 000 квадратных метров. Как только угроза локализована, боеприпас немедленно переходит в фазу атаки для уничтожения цели. Каждый из двух сброшенных боеприпасов самостоятельно ищет и ликвидирует свою цель, используя боеголовку с взрывоопасным проникающим устройством (EFP). Высокая скорость вращения боеприпаса, высокая скорость спуска и отсутствие парашюта делают его практически незаметным. Если цели не идентифицированы, система самоуничтожается, чтобы не оставлять боевые боеприпасы на поле боя.

Многофункциональный сенсор BONUS обнаруживает и идентифицирует цели, обрабатывая сигналы, полученные от пассивных инфракрасных (ИК) датчиков, которые охватывают несколько длин волн. Затем система комбинирует результаты с сигналами, полученными от датчика профиля, чтобы отличить боеспособные цели от ложных. Используя комбинацию сенсоров, BONUS эффективен против целей, которые используют как пассивные, так и активные системы защиты.

Технические характеристики снаряда BONUS Mk II

• Калибр: 155 мм
• Баллистическая идентичность: снаряд M864
• Масса: 45 кг
• Длина без взрывателя: 805 мм
• Максимальная дальность:
  • JBMOU L/52: 35 км
  • JBMOU L/39: 27 км

Характеристики суббоеприпасов

• Время подрыва: PHit ≥ одна цель на снаряд
• Скорость спуска суббоеприпаса: 45 м/с
• Скорость вращения: 15 оборотов в секунду (rps)
• Оптическая ось: 30° к оси вращения
• Шаблон поиска: Спиральный поиск
• Диаметр зоны поиска: 200 м
• Площадь поиска: 32 000 м²

Набор датчиков

• Тип датчиков: Двухрежимный (многодиапазонный ИК и Ladar)
• Высотомер: Ladar

Боевая часть

• Взрывоопасный боеприпас: Типа EFP (Explosively Formed Penetrator), скорость формирования >2000 м/с
• Пробитие брони: От 100 мм до 140 мм RHA (гомогенной катаной брони)

Срок годности: 15 лет

Снаряд BONUS описан в программе «Кропива» для систем M777, CAESAR.

Не использовать снаряд по целям в лесных массивах, закрытых защитными металлическими сетками и подобными объектами.

SMArt 155 — снаряд калибра 155 мм, несущий два самонаводящихся суббоеприпаса для борьбы с бронетехникой на средних дистанциях. После срабатывания вышибного заряда, под действием центробежной силы выбрасываются два самонаводящихся суббоеприпаса с лазерным наведением.

У суббоеприпасов раскрываются стабилизаторы, выдвигается инфракрасный датчик поиска цели и активируется батарея, запускающая электронику.

В этот момент три датчика: активный радар, который также используется как дальномер, пассивный радар и инфракрасный датчик, активируются и начинают поиск цели. Поиск ведётся на высотах от 200 до 20 метров. При обнаружении цели вычисляется точка прицеливания и производится выстрел по цели кумулятивным зарядом с танталовой гильзой, создающей ударное ядро, способное пробить броню толщиной 120 мм. Если в зоне действия суббоеприпаса нет цели, происходит самоликвидация снаряда. Для этого предусмотрены два независимых и дублирующих механизма. Первый производит подрыв суббоеприпаса независимо от обнаружения цели при снижении ниже двадцати метров. Если этот механизм не сработал, включается второй, который активируется после разряда батареи.

• Максимальная дальность полета:

  • 22,5 км при стрельбе из гаубицы с длиной ствола 39 калибров
  • 27,5 км при стрельбе из гаубицы с длиной ствола 52 калибра

• Вес без взрывателя — 47 кг

• Длина с взрывателем — 898 мм

Таблица дальностей на различных зарядах (орудие M109):

— М3А1 заряд 1 — 3640 м
— М3А1 заряд 2 — 4570 м
— М3А1 заряд 3 — 5590 м
— М3А1 заряд 4 — 7080 м
— М3А1 заряд 5 — 9050 м
— М4А2 заряд 3 — 6490 м
— М4А2 заряд 4 — 7720 м
— М4А2 заряд 5 — 9420 м
— М4А2 заряд 6 — 11730 м
— М4А2 заряд 7 — 14320 м

4 жёлтые весовые метки в программе «Кропива» — это «норма».

Не срабатывает на ударное действие.

— Для первого выстрела рекомендуется уменьшить установку взрывателя на 0,2 сек. Идеальная высота срабатывания вышибного заряда — около 200 м.

Фильм на английском языке, рассказывающий о SMArt 155 на примере войны в Украине.

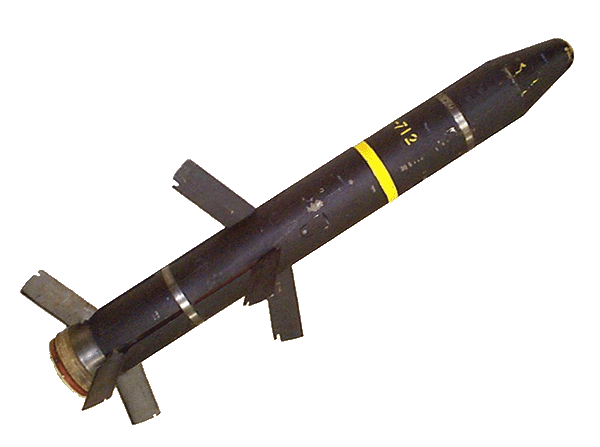

Снаряд M712 Copperhead был первым умным артиллерийским снарядом, когда-либо разработанным. Его точность измеряется сантиметрами, а смертоносность впечатляет. Copperhead — это 155-мм артиллерийский снаряд, запускаемый из пушки и наводимый на цель, обозначенную лазером. Этот боеприпас способен поражать как бронированные, так и точечные цели на расстоянии более шести километров, предоставляя командиру на поле боя непревзойденную возможность использовать артиллерию с тем же эффектом, что и оружие прямого наведения.

Система использовалась во время операции «Буря в пустыне», где имела большой успех. Снаряды Copperhead применялись для уничтожения наблюдательных и пограничных постов, а также передовых радиолокационных установок в течение первой недели артиллерийских обстрелов.

Снаряд M712 предназначен только для стрельбы с непрямым наведением. Однако траекторию снаряда можно запрограммировать в двух режимах. В баллистическом режиме снаряд летит по высокой траектории. На вершине траектории снаряд захватывает цель через отражённый лазерный луч и направляет своё движение на цель.

Второй режим — это режим «скольжения». Траектория «скольжения» похожа на траекторию полёта крылатой ракеты. Само наведение аналогично баллистической траектории.

• Максимальная дальность полета — до 30,1 км
• Вес без взрывателя — 62,6 кг
• Длина без взрывателя — 1372 мм

Таблица дальностей для некоторых пороховых зарядов:

• М3А1 — заряд 4 — 5200 м
• М3А1 — заряд 5 — 6700 м
• М4А2 — заряд 4 — 5800 м
• М4А2 — заряд 5 — 7000 м
• М4А2 — заряд 6 — 8500 м
• М4А2 — заряд 7 — 9900 м
• М119А1/А2 — 16000 м
