Дымовые и химические снаряды

Эти снаряды стреляют из 155-мм гаубиц,  для создания дымовой завесы. Снаряды также обладают лёгким зажигательным эффектом.

155-мм снаряды Smoke WP (белый фосфор), H GAS (ядовитое вещество), H/HD (ядовитое вещество для загрязнения территории).

M110 и M110E1 в основном состоят из стальной оболочки (корпуса), которая содержит взрыватель M6, заряженный тротилом, проходящим через центр оболочки, и взрывное вещество — 7,08 кг WP (белый фосфор), H GAS (ядовитое вещество).

Переходник в носовой части снаряда имеет резьбу для крепления взрывателя. Для транспортировки и погрузочно-разгрузочных работ в полости носового взрывателя установлена подъёмная пробка. Вращающаяся лента окружает корпус снаряда у основания и защищена втулкой для транспортировки. Втулку следует снять перед тем, как заряжать снаряд в ствол.

С этими снарядами обычно используется взрыватель PD. За исключением содержания WP (белый фосфор), эти снаряды точно такие же, как снаряд H/HD. Баллистика соответствует кассетному снаряду М483А1.

• Максимальная дальность полета — до 18,7 км (39 калибр)
• Вес с взрывателем — 42,9 кг
• Длина без взрывателя — 680 мм
• Материал корпуса — кованая сталь
• Количество взрывчатого вещества — 5,3 кг
• Упаковка — деревянный поддон на 8 шт.

— Температурный режим — от -40 °С до +52 °С
— Баллистика аналогична снаряду M483A1

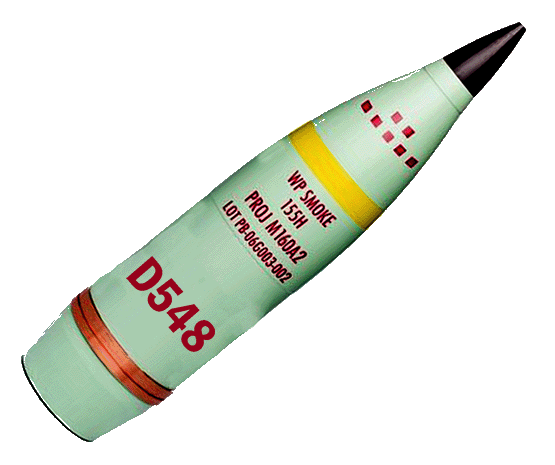

Эти снаряды стреляют из 155-мм гаубиц для создания дымовой завесы и наблюдения.

Снаряд конструктивно представляет собой стальную оболочку, в которую помещены четыре кассеты с химической дымовой смесью.

Наполнитель оболочки может быть гексахлорэтаном-цинком (HC) или дымовой смесью зелёного, красного или жёлтого цветов.

Кассеты имеют коническую форму и соответствуют кривизне снаряда. Вышибной заряд из чёрного пороха размещён в носовой части. Для транспортировки в полости для взрывателя установлена заглушка.

После разрыва, в течение 30 секунд образуется облако дыма. Задымление прекращается через 60 секунд.

Вышибной заряд в модели M116B1 содержится в полиэтиленовой чашке. Кроме того, медный запорный диск, использовавшийся в модели M116, был заменён на стальной диск в новой модели.

Баллистика и комплектация такие же, как у осколочно-фугасного (HE) снаряда M107.

Максимальная дальность полета — до 18,7 км (39 калибр)

Вес с взрывателем:

• HC — 43 кг
• Colored — 39,11 кг

Длина без взрывателя — 670,8 мм

Материал корпуса — кованая сталь

Упаковка — деревянный поддон на 8 шт.

• Температурный режим — от -40 °С до +52 °С

• Жёлтая полоса на корпусе означает, что снаряд новый, зелёная — отремонтированный

• Баллистика аналогична снаряду M107

• Номенклатура по DODAC:

  • (цвет дыма)
    • HC D548
    • Красный D549
    • Жёлтый D551
    • Зелёный D547
    • Фиолетовый D554

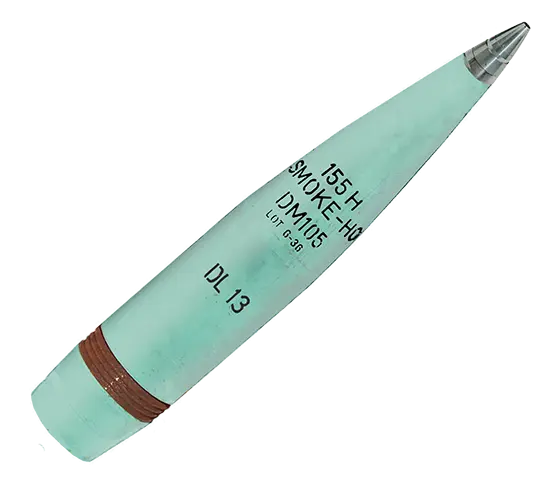

155-мм снаряд Smoke DM 105 HC является одним из трёх снарядов, разработанных в результате трёхстороннего соглашения, заключённого Германией, Италией и Великобританией по разработке 155-мм буксируемой гаубицы FH-70 и соответствующих боеприпасов. Smoke DM 105 был разработан компанией Rheinmetall W & M GmbH, а производится компаниями Buck Werke GmbH & Co, Bad Reichenhall, и Simmel Difesa SpA (Италия).

DM 105 — это кассетный снаряд с корпусом из высококачественной кованой стали, обычно оснащённый механическим взрывателем часовогo типа. Он содержит (в носовой части) пороховой бустер, механизм выброса и четыре дымовых блока, расположенных внутри корпуса снаряда.

Во время работы вспышка от взрывателя инициирует зажигание, которое передаётся на бустер из чёрного пороха массой 6,5 г. Бустер запускает механизм выброса, который поджигает мешок с порохом массой 15 г внутри цилиндрического металлического корпуса. Под давлением выбрасываются четыре дымовых блока. Вспышка от заряда механизма выброса также поджигает четыре дымовые кассеты.

Кассеты, под воздействием центробежной силы, разлетаются. 4,5 секунды — это время, за которое происходит полное воспламенение дымовых кассет, а также время полёта до земли. Скорость падения примерно 30 м/с, в зависимости от погодных условий.

Каждая кассета содержит белую дымовую смесь гексахлорэтан/цинк (HC) в цилиндрическом металлическом корпусе и горит от 3 до 3,5 минут (в зависимости от условий), создавая дымовую завесу, которая может достигать 200 на 50 м по площади и высоты 10-15 м, при условии, что снаряд разорвался на расстоянии 150 м от земли (при нормальных атмосферных условиях).

• Вес снаряда: — 43,1 кг
• Вес кассет (4 шт.): — 8 кг
• Вышибной заряд: — 15 г
• Длина с взрывателем: — 875 мм
• Длина без взрывателя: — 778,5 мм
• Диапазон рабочих температур: от -32 до +52 °C
• Авторизованные взрыватели: — MT L92A2, DM 153

Таблица дальностей при стрельбе из 155-мм гаубицы FH-70:

— M4A2 заряд 3 — 4800 м
— M4A2 заряд 4 — 6200 м
— M4A2 заряд 5 — 8500 м
— M4A2 заряд 6 — 11200 м
— M4A2 заряд 7 — 14200 м
— M203A1, L10A1 — 24700 м (максимальная начальная скорость 827 м/с)

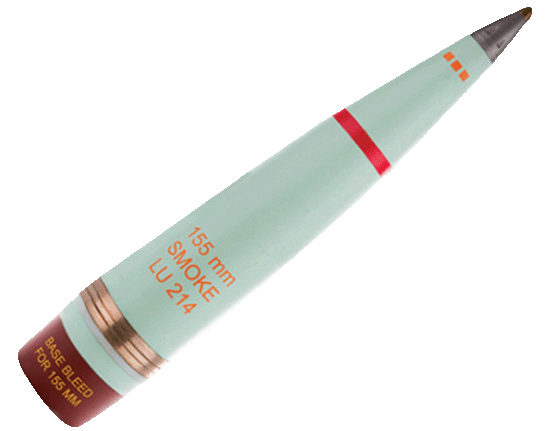

LU 214 — дымовой снаряд французского производителя, разработанный для стрельбы из орудий калибра 39 и 52. Он обладает такой же баллистической характеристикой, как и осколочно-фугасный снаряд LU 211 (HB/BB).

Срабатывание взрывателя вызывает детонацию взрывного заряда, который, в свою очередь, приводит к раскрытию верхней оболочки снаряда и выбросу белого фосфора в радиусе 25-30 м. Белый фосфор загорается спонтанно при контакте с воздухом, образуя густое облако белого дыма.

Снаряд заполнен 8,7 кг белого фосфора и, как и LU 211, предлагается с пустотелым донным основанием (HB) и донным генератором (BB) для увеличения дальности полёта.

Максимальная дальность полета (39 калибр):

• HB – 24,7 км
• BB – 30 км

Масса без взрывателя:

• HB – 43,25 кг
• BB – 44,65 кг

Длина с взрывателем:

• HB – 865 мм
• BB – 867 мм

Количество белого фосфора – 8,4/8,7 кг

Максимальная начальная скорость снаряда:

• HB – 939 м/с
• BB – 946 м/с

Размер дымовой завесы – R200 м

Длительность дымовой завесы – 180 сек

Снаряд LU214 имеет аналогичные баллистические характеристики, как и снаряд LU211.

Снаряд LU 211 на 12.11.2023 г. не описан в Кропиве.

Снаряд LU211 xx-HB в Кропиве для FH70 можно приравнять к L15A11. Снаряд LU 211 xx-BB (с донным генератором) можно очень условно сравнить с кассетным снарядом М864, но, конечно, без учёта секунд для воздушного разрыва. Здесь ожидается перелёт.

Вариант BB снаряда LU 211 — это не активно-реактивный снаряд, поэтому его нельзя сравнивать со снарядом М549 (RAP).

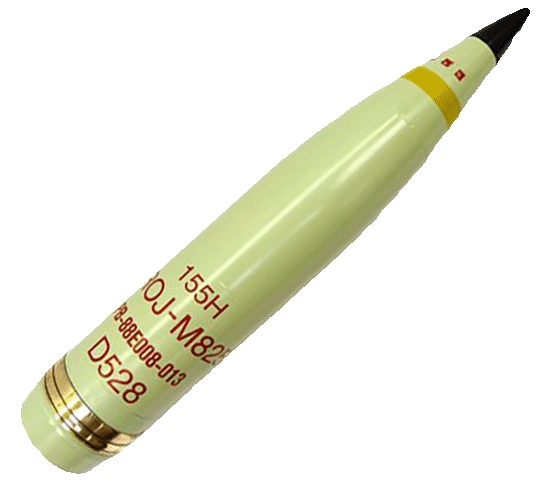

Снаряды американского производства M825 и M825A1 — дымовые. После разрыва они создают бело-фосфорный дым (WPS), который активен в течение 5-10 минут на площади 150-250 м², в зависимости от погодных условий. Снаряд содержит 116 элементов, которые под действием центробежной силы после срабатывания вышибного заряда рассеиваются в форме эллипса на заданной площади. Каждый из 116 элементов является источником генерации дыма (WP). Баллистические характеристики аналогичны снаряду M483A1 (DPICM). Стандартно работает в паре с взрывателем M577.

Разница между старым M825 и новым M825A1 заключается в устранении нестабильности полёта снаряда и увеличенном полезном грузе.

— Вес: 46,5 кг
— длина с взрывателем:
М825 – 899 мм
М825А1 – 886,5 мм
— диапазон температуры: -46, +63 Сº

Генерация дыма элементами: 40-90 сек

Снаряд LU214 имеет аналогичные баллистические характеристики, как и снаряд M483A1.

Полезная высота срабатывания вышибного заряда для небольших целей фронтом до 150 м составляет 150 м.

Дым безопасен для противника.

Специфика использования:
Таблица дальности на различных зарядах (орудие M109):

M3A1 заряд 1 — 3640 м
M3A1 заряд 2 — 4570 м
M3A1 заряд 3 — 5590 м
M3A1 заряд 4 — 7080 м
M3A1 заряд 5 — 9050 м
M4A2 заряд 3 — 6490 м
M4A2 заряд 4 — 7720 м
M4A2 заряд 5 — 9420 м
M4A2 заряд 6 — 11730 м
M4A2 заряд 7 — 14320 м
4 жёлтые весовые метки в программе «Кропива» — это «норма».

Рекомендуется анализировать и экспериментировать со временем срабатывания (высотой разрывов).

Описание

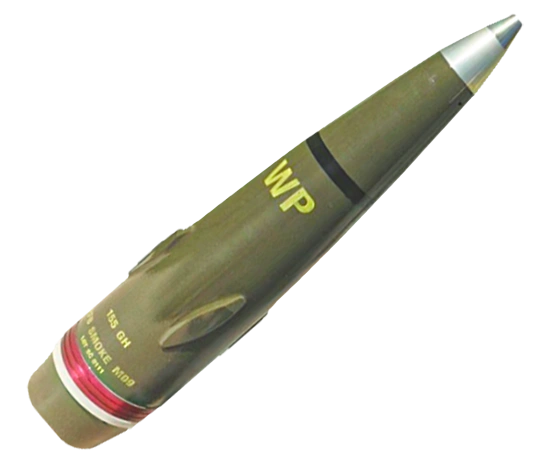

155 мм снаряд ERFB Smoke WP имеет такую же общую форму и размеры, как и другие 155 мм снаряды ERFB, и использует однокомпонентный корпус из высококачественной стали. Обтекаемый огив почти достигает медной или позолоченной металлической ведущей ленты и пластикового обтюраторного кольца у основания. Блок снижения сопротивления — это стальная деталь с внешней полостью на версии ERFB, тогда как на ERFB-BB основание занято стальным блоком base bleed.

Разработка

155 мм снаряд ERFB Smoke WP — это разрывной снаряд, разработанный вместе со снарядами 155 мм HE ERFB, поскольку они имеют практически одинаковый корпус. Версии 155 мм ERFB и ERFB-BB производятся в Европе компанией Eurometaal, тогда как те, что ранее производились в Южной Африке, теперь доступны по мере необходимости. Chartered Ammunition Industries из Сингапура также производит 155 мм ERFB Smoke WP, так же как и австрийская компания NORICUM и малайзийская Enigma Technical Solutions.

Полная информация о данном снаряде ПО СЫЛКЕ.

Технические характеристики

Вес:

• Снаряд ERFB с подрывником — 47,7 кг
• Снаряд ERFB-BB с подрывником — 50 кг
• M1 WP ERFB, номинальный вес — 47,7 кг
• ERFB SMOKE (WP) M09 (Малайзия) — 45,5 кг
• Наполнение — 7,6 кг WP

Длина со взрывателем:

• ERFB — 938 мм
• ERFB-BB — 958 мм

Диаметр:

• По выступам — 154,69 мм
• По ведущей ленте — 157,86 мм

Давление в камере (типичное): 3 500 бар

Начальная скорость:

• ERFB — 897 м/с
• ERFB-BB — 895 м/с

Максимальная дальность:

• ERFB — 30 000 м
• ERFB-BB — 38 000 м

Рабочий диапазон температур: от -20 до +60°C

Допустимые подрывники:

• Ударного действия (PD): M557, серия M78, M572, M739, Fuchs PD M841
• Механические часового типа  (MTSQ): M564, M582A1
• Ближнего действия (Prox): серия M514, Fuchs M8513
• Электронные: NINA, ZELAR, Fuchs M8611 и другие

Полная информация о данном снаряде ПО СЫЛКЕ.

Специфика использования

Аналогичные снаряды:

Китай, КНР
Производитель: China North Industries Corporation (NORINCO)
Тип: 155 мм ERFB Smoke WP
Описание: Оснащен подрывником PD M739. Формирует дым в течение 55–65 секунд. Вес снаряда — 46,5 кг, начальная скорость — 795,5 м/с. Максимальная дальность — 26 000 м (ERFB).

Нидерланды
Производитель: Eurometaal NV
Тип: 155 мм ERFB и ERFB-BB Smoke WP
Описание: Соответствует указанным характеристикам. Доступен для производства. Также производится метательный заряд No 16.

Сингапур
Производитель: Chartered Ammunition Industries
Тип: 155 мм ERFB-HB-WP, ERFB-BB-WP
Описание: Стандартные характеристики. Также производится унифицированный картуз C30. Дальность ERFB-HB-WP из стволов калибра 39 составляет 24 400 м, а ERFB-BB-WP — 30 500 м.

Южноафриканская Республика
Производитель: Denel (Pty) Limited (SWARTKLIP)
Тип: 155 мм ERFB или ERFB-BB M1 WP
Описание: Соответствует указанным характеристикам. Разработан для артиллерийских систем LIW 155 мм G5 и G6. Производство по необходимости.

Швейцария
Производитель: NORICUM
Тип: SEN-155 мм WP-Smoke
Описание: Предлагается компанией T & T Technology Trading Limited. Вес с хвостовиком — 48 кг, с BB — 50 кг. Оснащен подрывником PD M739 или ET DM 52.

Полная информация о данном снаряде ПО СЫЛКЕ.
