155 мм снаряд ERFB Smoke WP увеличенной дальности
155 мм снаряд ERFB Smoke WP
Разработка

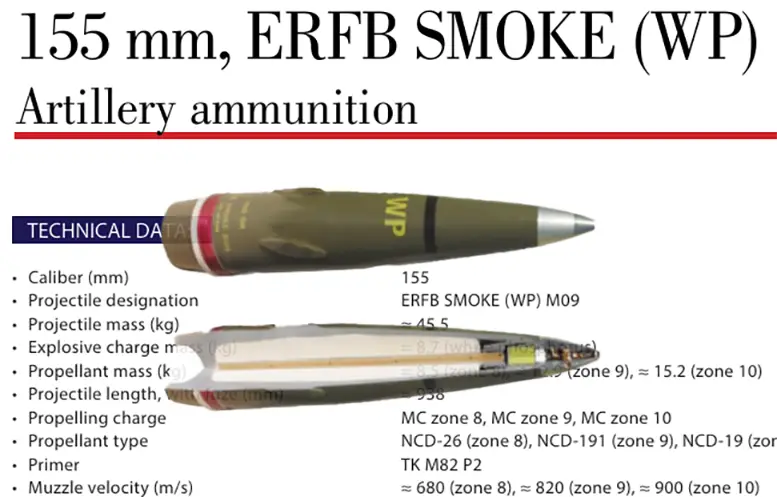

155-мм снаряд ERFB Smoke WP — это разрывной снаряд, разработанный вместе со снарядами 155 мм HE ERFB, так как они имеют практически одинаковый корпус. Версии 155 мм ERFB и ERFB-BB производятся в Европе компанией Eurometaal, тогда как снаряды, ранее изготовлявшиеся в Южной Африке, теперь доступны по мере необходимости. Chartered Ammunition Industries из Сингапура также производит 155 мм ERFB Smoke WP, так же как и австрийская компания NORICUM и малазийская Enigma Technical Solutions.
Описание
155-мм снаряд ERFB Smoke WP имеет ту же общую форму и размеры, что и другие 155-мм снаряды ERFB, и использует однокомпонентный корпус из высококачественной стали. Обтекаемый огив почти достигает медной или позолоченной металлической ведущей полосы и пластикового обтюратора у основания. Блок снижения сопротивления представляет собой стальную деталь с внешней полостью в версии ERFB, тогда как в ERFB-BB основа занята стальным блоком base bleed.
Гнездо для взрывателя на носовой части обычно закрывается транспортной заглушкой во время хранения, транспортировки и обработки. В версиях 155-мм Smoke WP снарядов ERFB гнездо для взрывателя имеет форму стального адаптера, который вкручивается в носовую часть корпуса, где установлена стальная или легкосплавная трубка взрывателя, проходящая по всей длине корпуса. Трубка содержит взрывчатое вещество, обычно 234 г состава B5, который при детонации взрывателем PD (обычно PD M572) разрывает стальной корпус снаряда, рассеивая его содержимое — обычно 7,6 кг WP. При контакте WP с воздухом он загорается, образуя густое белое облако дыма, которое длится примерно 60 секунд.
Южноафриканские 155-мм снаряды ERFB могут быть модифицированы в полевых условиях путем снятия хвостовой части со снарядов ERFB и установки блока base bleed для получения снарядов ERFB-BB. Процедура выполняется на столе для фиксации снаряда. Этот же стол также может использоваться для снятия поврежденных обтюраторов и установки новых. Стол может складываться плоско и весит 25 кг.
Для полного использования дальности 155-мм ERFB и ERFB-BB Smoke WP снаряды обычно стреляют с использованием высокоэнергетических зарядов, таких как NATO M3A1 (зоны 3, 4 и 5), M4A2 (зоны 3, 4, 5, 6 и 7), M119A1 (зона 8), M203 (зона 9) или M11 (зона 10), последний ограничен для стволов калибра 45 и более.
Используются орудиями:

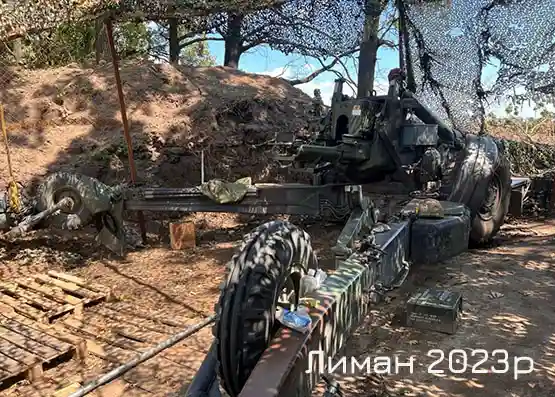

Буксируемые 155-мм гаубицы: NORICUM GH N-45; CITEFA CALA 30/2; SRC International GC 45; NORINCO Type WA 021 и Type GM-45; Patria Vammas 155 GH 52 Howitzer; Giat Industries TR и 155/52 орудия и гаубица M114F; FH-70; Soltam Model 839P, 845P, модернизированные M-46 и M114S; Otobreda 155/39; KH179; RDM M139 и M114/39; STK FH-88 и FH-2000; LIW G5; SITECSA 155/45 ST 012, M114 155/45 и M114 155/39; SANTA BARBARA SB 155/39 и 155/52 APU SBT-1 гаубицы; Bofors FH-77B; Extended Range Gun (Тайвань); XM777 Lightweight Towed Howitzer; M46/84 (Федеративная Республика Югославия).
Самоходные 155-мм гаубицы: TAMSE VCA 155; NORINCO PLZ45 самоходная пушка-гаубица; Giat Industries CAESAR 155/52; PzH 2000; Rheinmetall M109A3G и M44T; Majnoon (Ирак); Soltam Rascal и Slammer; Otobreda Palmaria и M109L; K9 Thunder (Южная Корея); ZTS ZUZANA (Словакия); LIW G6; XT-69 (Тайвань); AS90 и Braveheart; M109A4, M109A5 и M109A6 Paladin; XM2001/XM2002 Crusader AFAS.
Система метательных зарядов для гаубиц LIW 155 мм G5 и G6 изначально включала систему с тремя тканевыми мешками заряда. Эта система была заменена модульной системой с использованием сгораемых корпусов, разработанной компанией SOMCHEM, с встроенным устройством удержания заряда. Система может использоваться со снарядами ERFB и (выше основного Заряда 2) ERFB-BB, а также со всеми 155-мм снарядами НАТО.
Самый малый заряд в модульной системе заряжания Denel — это 155-мм модульный заряд 1 M51. Сгораемый контейнер для этого заряда имеет красный цвет и содержит однокомпонентный гранулированный порох. Запал состоит из 20 г пороха G12 и 40 г CBI. Заряд весит примерно 2,3 кг, имеет длину 211 мм и диаметр 164 мм.
Следующий заряд — это 155-мм модульный заряд 2 M52. Сгораемый корпус синего цвета и содержит трикомпонентные пороховые шнуры. Диаметр на передней части корпуса уменьшен, чтобы заряд надежно фиксировался в задней части дополнительного элемента Заряда 2 (см. ниже). Запал состоит из 20 г пороха G12 и 40 г CBI. Заряд весит примерно 5,6 кг, имеет длину 373 мм и диаметр 164 мм.
Модульная система продолжается с модульным инкрементом Заряда 155 мм M52. Один или два таких инкремента можно добавить к обычному Заряду 2. Заряд 2 с одним инкрементом может использоваться с хвостовыми снарядами ERFB и всеми 155-мм снарядами НАТО. Заряд 2 с двумя инкрементами может использоваться с ERFB, ERFB-BB и всеми 155-мм снарядами НАТО. Каждый инкремент находится в зелёном сгораемом корпусе с трикомпонентными пороховыми шнурами. Запал состоит из 60 г пороха G12. Заряд весит примерно 4 кг, имеет длину 289 мм и диаметр 164 мм.
Верхний заряд модульной системы — это модульный заряд 3 M53. Заряд размещен в фиолетовом (цвет жакаранды) сгораемом корпусе с трикомпонентным трубчатым порохом. Запал состоит из пороха G12. Заряд весит примерно 17,1 кг, имеет длину 930 мм и диаметр 164 мм.
Все заряды запаливаются капсулем Tube Percussion M82, который содержит 1,4–1,5 г пороха. Длина капсуля составляет 49,37 мм, а диаметр по ободку — 15,24 мм.
С этой системой можно достичь следующих баллистических показателей при стрельбе из ствола длиной 45 калибров:
Заряд 1 — начальная скорость (MV) 350 ±5 м/с, максимальная дальность 9100 м.
Заряд 2 — MV 483 ±5 м/с, максимальная дальность 13 400 м.
Заряд 2 + 1 инкремент — MV 645 ±5 м/с, максимальная дальность 19 000 м.
Заряд 2 + 2 инкремента — MV 795 ±5 м/с, максимальная дальность 25 400 м.
Заряд 2 + 2 инкремента + BB — MV 789 ±5 м/с, максимальная дальность 31 000 м.
Заряд 3, стандартный снаряд — MV 897 ±5 м/с, максимальная дальность 30 200 м.
Заряд 3 + BB — MV 895 ±5 м/с, максимальная дальность 39 000 м.

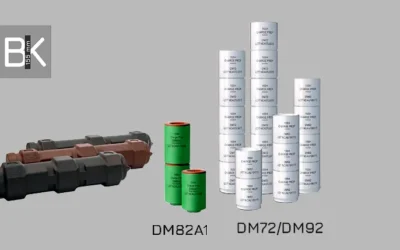

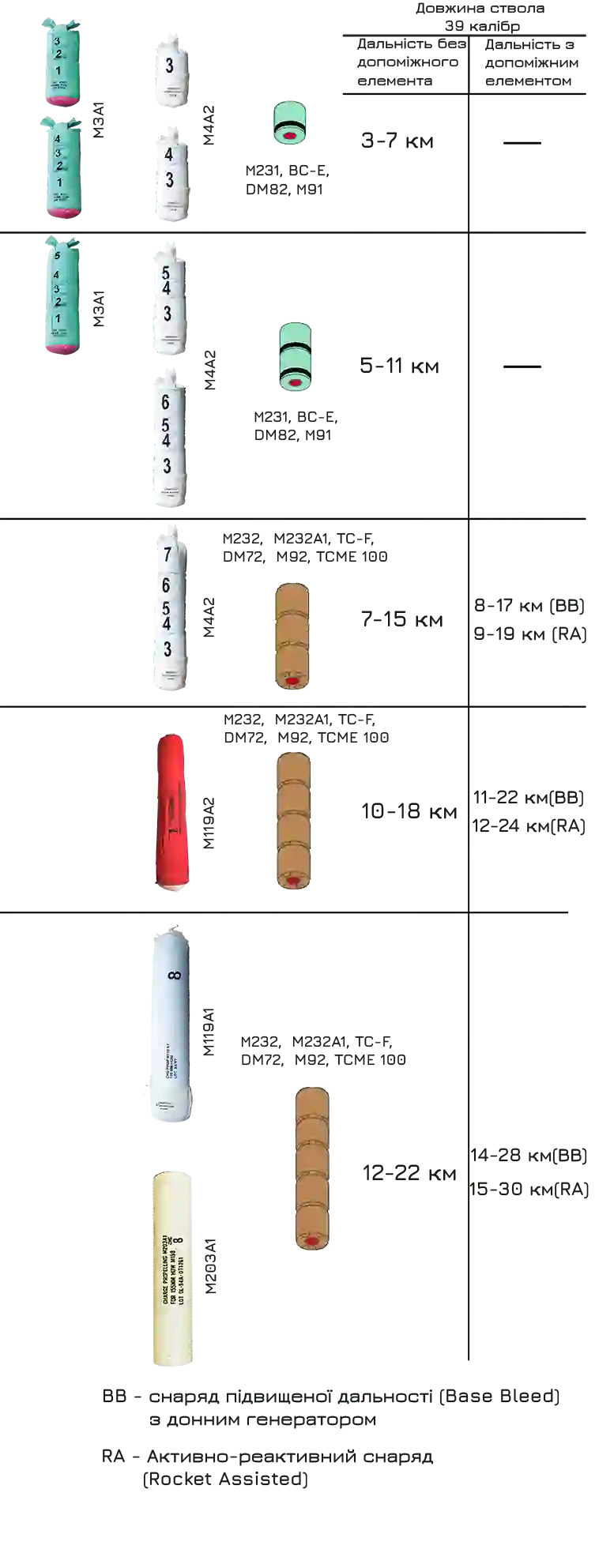

Эта модульная система заряжания была заменена системой с шестью модульными сгораемыми зарядами M62A1, которые имеют одинаковый состав и соответствуют совместному баллистическому меморандуму НАТО. Заряды производит компания SOMCHEM, и они могут использоваться с орудиями до 52 калибров. Возможно использование и других подобных модульных систем заряжания.
Также были разработаны одноразовые сгораемые картузные корпуса (CCC) для использования с 155-мм снарядами ERFB. Примером является заряд C30, произведенный компанией Chartered Ammunition Industries из Сингапура. C30 содержит 14 кг трикомпонентного пороха, имеет длину 770 мм и диаметр 160 мм. Он обеспечивает дальность 30 000 м при использовании со стволом калибра 39 и 40 000 м со стволом калибра 45.
Еще один заряд, разработанный для стволов калибра 39 и 45, используемых для стрельбы 155-мм снарядами ERFB, — это метательный заряд No 16, произведенный компанией Eurometaal NV (Нидерланды). Это отдельный заряд в виде одного мешка с однокомпонентным нитроцеллюлозным порохом CH21, с запалом на 50 г, не оставляющим нагара, в красном тканевом мешке, пришитом к основанию. Заряд имеет центральный запальный стержень и подавитель вспышки с 250 г сульфата калия. Внутренняя поверхность мешка имеет подкладку для уменьшения износа и удаления медного нагара. Полный заряд весит 13,12 кг, из которых 12,12 кг составляет порох CH21. Длина заряда — 764 мм.
Типичная дальность для 155 мм ERFB Smoke WP при стрельбе из ствола длиной 45 калибров составляет 30 000 м. При стрельбе 155 мм снарядом ERFB-BB Smoke WP из 45-калиберного ствола возможна дальность до 39 000 м.
Технические характеристики
Вес:
- Снаряд ERFB с взрывателем — 47,7 кг
- Снаряд ERFB-BB с взрывателем — 50 кг
- M1 WP ERFB, номинальный вес — 47,7 кг
- ERFB SMOKE (WP) M09 (Малайзия) — 45,5 кг
- Заполнение — 7,6 кг WP
Длина с взрывателем:
- ERFB — 938 мм
- ERFB-BB — 958 мм
Диаметр:
- По выступам — 154,69 мм
- По ведущей ленте — 157,86 мм
Давление в камере (типичное): 3 500 бар
Начальная скорость:
- ERFB — 897 м/с
- ERFB-BB — 895 м/с
Максимальная дальность:
- ERFB — 30 000 м
- ERFB-BB — 38 000 м
Рабочий диапазон температур: от -20 до +60°C
Допустимые взрыватели:
- Ударного действия (PD): M557, серия M78, M572, M739, Fuchs PD M841
- Механические с временной установкой (MTSQ): M564, M582A1
- Близкодействия (Prox): серия M514, Fuchs M8513
- Электронные: NINA, ZELAR, Fuchs M8611 и другие
Аналогичные снаряды:
Китай (КНР)
- Производитель: China North Industries Corporation (NORINCO)
- Тип: 155 мм ERFB Smoke WP
- Описание: Оснащен взрывателем PD M739. Создает дым в течение 55–65 секунд. Вес снаряда — 46,5 кг, начальная скорость — 795,5 м/с. Максимальная дальность — 26 000 м (ERFB).
Нидерланды
- Производитель: Eurometaal NV
- Тип: 155 мм ERFB и ERFB-BB Smoke WP
- Описание: Соответствует указанным характеристикам. Доступен для производства. Также производится метательный заряд No 16.
Сингапур
- Производитель: Chartered Ammunition Industries
- Тип: 155 мм ERFB-HB-WP, ERFB-BB-WP
- Описание: Стандартные характеристики. Также производится унитарный картуз C30. Дальность ERFB-HB-WP из стволов калибра 39 составляет 24 400 м, а ERFB-BB-WP — 30 500 м.
Южная Африка
- Производитель: Denel (Pty) Limited (SWARTKLIP)
- Тип: 155 мм ERFB или ERFB-BB M1 WP
- Описание: Соответствует указанным характеристикам. Разработан для артиллерийских систем LIW 155 мм G5 и G6. Производство по необходимости.
Швейцария
- Производитель: NORICUM
- Тип: SEN-155 мм WP-Smoke
- Описание: Предлагается компанией T & T Technology Trading Limited. Вес с хвостовиком — 48 кг, с BB — 50 кг. Оснащен взрывателем PD M739 или ET DM 52.
