Модульная система заряжания

Показательное видео конструкции и работы модульной системы заряжания DM72 (DM52)

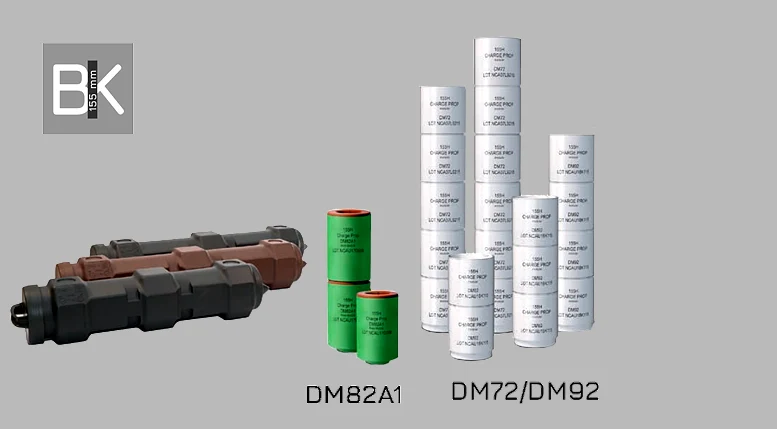

Модульная система заряжания пороховых зарядов на
 примере DM82, DM72/92/52:

СОВМЕСТИМОСТЬ СО ВСЕМИ СТАНДАРТАМИ НАТО 39-го И 52 КАЛИБРОВ.

155-мм артиллерийская модульная зарядная система была разработана в тесном сотрудничестве с Rheinmetall Waffe Munition и была принята на вооружение немецким контролирующим ведомством BWB в 1996 году для использования во всех стандартных конфигурациях орудий НАТО 39 и 52 калибра с соответствующими снарядами, которые соответствуют Совместному баллистическому меморандуму о взаимопонимании (JBMoU). Модуль низкой зоны DM82A1 и модуль высокой зоны DM92 обладают рабочими характеристиками во всем диапазоне температур от -46°C до +63°C. Модульная система заряда состоит на вооружении более чем десяти стран-пользователей (НАТО и другие) и экспортируется другим заказчикам. Более 1,5 миллиона модулей было изготовлено и использовано на сегодня.

ОБЩАЯ ИНФОРМАЦИЯ О МЕТАЛЬНЫХ ЗАРЯДАХ:

• Полностью соответствует требованиям JBMoU
• Увеличенная дальность до >40 км со снарядами ER
• Двухмодульная конструкция зарядов низкой зоны DM82A1 и высокой зоны DM72/92 (высокая вместимость укладки, улучшенная логистика)
• Уникальная конструкция усилителя воспламенения обеспечивает безопасное воспламенение и предотвращает скачки давления и отрицательное давление при любых условиях нагрузки и температур
• Низкий износ ствола и токсичность
• Минимальные стандартные отклонения начальной скорости на всех уровнях заряда
• Полное сгорание без остатков

ЭКОЛОГИЧЕСКАЯ СОСТАВЛЯЮЩАЯ:

Помимо проверенной совместимости с несколькими системами вооружений, модульная система заряда от Nitrochemie выделяется своей экологической надежностью и долговечностью в экстремальных условиях окружающей среды. Чрезвычайно требовательные логистические и тактические испытания интенсивного использования были расширены, чтобы обеспечить режимы (+35°C до 71°C) и (от -37°C до -46°C) климатические циклы.

СООТВЕТСТВИЕ СТАНДАРТАМ «НЕЧУВСТВИТЕЛЬНЫХ БОЕПРИПАСОВ»:

Модульная система заряда была испытана в соответствии с требованиями STANAG по боеприпасам IM, включая поражающее действие кумулятивным зарядом суббоеприпасов M77 и 87-мм кумулятивного заряда RPG7. Во всех тестах были продемонстрированы реакции стандартов IV-V.

БАЛЛИСТИЧЕСКИЕ ТРЕБОВАНИЯ ДЛЯ ОРУДИЯ 39 КАЛИБРА (FH70, M109, M777):

• Средняя начальная скорость 810 м/с (орудие 39 кал., 5 модулей, снаряд L15A1, 21°C)
• Продемонстрирована системная совместимость: FH70, M109, M777A2, AS90
• Продемонстрирована совместимость снарядов: американская семья M107, немецкая семья DM, южноафриканская семья Assegai, скандинавские снаряды Nammo, турецкие MOD274, испанская семья ER02A1, американские Excalibur.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

• Бимодульная конструкция
• Нетоксичный, включает средство для удаления меди
• Низкочувствительный пороховой пропеллент (IM)
• Низкая температура пламени (2670 K)
• Мощность 1007 Дж/г
• Теплота взрыва 3400 Дж/г
• Элементы для защиты ствола от износа
• Центральный воспламенитель
• Полное сгорание без остатков
• Соответствует меморандуму НАТО — JBMOU
